1. مقدمه

کانال‌ فلکسیبل (Flexible Ducts) به عنوان یکی از اجزای حیاتی در سیستم‌های تهویه مطبوع شناخته می‌شوند که به دلیل انعطاف‌پذیری بالا، نصب آسان و هزینه کمتر نسبت به سایر انواع کانال‌ها، کاربرد گسترده‌ای در ساختمان‌های مسکونی، تجاری و صنعتی دارند. این نوع کانال‌ها معمولاً از یک لایه داخلی فلزی موج‌دار پوشیده شده با لایه‌ای از عایق حرارتی و پوشش خارجی ساخته می‌شوند که امکان انتقال هوای مطبوع را با حداقل افت انرژی فراهم می‌کند.

امروزه با توجه به افزایش نیاز به بهبود کیفیت هوای داخل ساختمان‌ها و کاهش مصرف انرژی، توجه به انتخاب و بهینه‌سازی کانال‌های تهویه از اهمیت ویژه‌ای برخوردار است. کانال فلکسیبل با ویژگی‌های منحصر به فرد خود، می‌تواند نقش مهمی در ارتقاء راندمان سیستم تهویه ایفا کند. در این مقاله، به بررسی جامع کارایی کانال‌های فلکسیبل، ساختار، مزایا، چالش‌ها و راهکارهای بهبود عملکرد آنها پرداخته خواهد شد.

2. ویژگی‌های ساختاری و مواد سازنده کانال فلکسیبل در سیستم‌های تهویه مطبوع

کانال‌های فلکسیبل به‌عنوان یکی از اجزای کلیدی در شبکه‌های تهویه مطبوع، دارای ساختار چندلایه و پیچیده‌ای هستند که بهینه‌سازی عملکرد حرارتی و مکانیکی آنها را ممکن می‌سازد. در ادامه به بررسی دقیق‌تر هر لایه و نقش آن در افزایش راندمان و دوام سیستم می‌پردازیم:

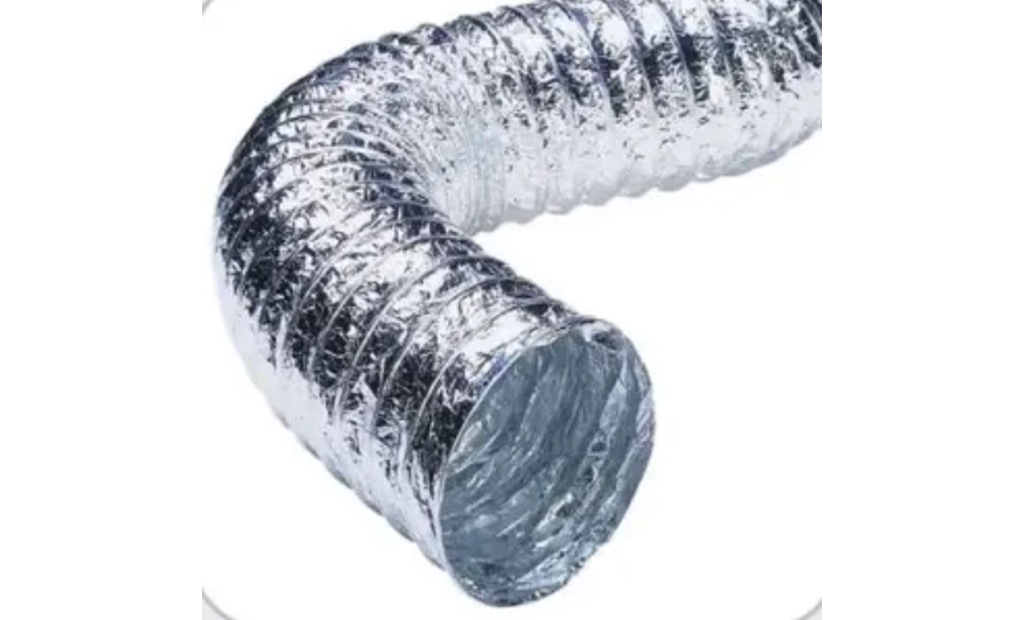

2.1. لایه داخلی — هسته فلزی موج‌دار

هسته کانال فلکسیبل معمولاً از ورق آلومینیوم با ضخامت‌های مختلف (معمولاً ۰.۰۱ تا ۰.۰۲ اینچ) ساخته می‌شود. طراحی موج‌دار این لایه باعث حفظ انعطاف‌پذیری مطلوب و در عین حال مقاومت مکانیکی کافی برای جلوگیری از فرورفتگی یا تغییر شکل در طول عبور جریان هوای پرسرعت می‌شود. این ساختار موج‌دار، ضمن بهبود خاصیت انعطاف‌پذیری، باعث ایجاد افت فشار نسبی در سیستم می‌شود که باید در طراحی دقیق تهویه در نظر گرفته شود.

2.2. لایه عایق حرارتی — کاهش اتلاف انرژی

لایه عایق حرارتی کانال فلکسیبل معمولاً از فوم پلی‌یورتان با چگالی بالا یا پشم معدنی (مثل پشم سنگ) تشکیل شده است. این لایه به‌طور مؤثر انتقال حرارت بین هوای درون کانال و محیط خارجی را کاهش می‌دهد و از این طریق موجب حفظ دمای مطلوب هوا می‌شود. ضخامت و چگالی این عایق‌ها به پارامترهای محیطی و نیازهای طراحی بستگی دارد و به‌طور مستقیم بر کارایی انرژی و کاهش هزینه‌های مصرف انرژی تأثیرگذار است.

2.3. لایه بیرونی — محافظت در برابر عوامل محیطی

پوشش خارجی کانال معمولاً از مواد پلیمری مقاوم مانند PVC یا پلی‌اتیلن ساخته می‌شود که قابلیت مقاومت در برابر رطوبت، گرد و غبار، اشعه UV و آسیب‌های مکانیکی را فراهم می‌کند. این لایه از نفوذ رطوبت به عایق جلوگیری کرده و مانع ایجاد خوردگی در لایه فلزی داخلی می‌شود، بنابراین عمر مفید سیستم تهویه افزایش می‌یابد.

2.4. مزایای ساختاری کانال فلکسیبل

• انعطاف‌پذیری بالا: قابلیت خم شدن و نصب در فضاهای محدود و با دسترسی سخت، کاهش هزینه‌های نصب و زمان راه‌اندازی.
• کاهش وزن کلی سیستم: نسبت به کانال‌های فلزی سخت، وزن کمتری دارد که بار مرده سازه‌ها را کاهش می‌دهد.
• کاهش صدا: به علت ساختار موج‌دار و عایق حرارتی، انتقال صدای مکانیکی و صوتی به محیط کاهش می‌یابد.
• مقاومت مکانیکی مناسب: با وجود انعطاف‌پذیری، مقاومت کافی در برابر فشار جریان هوا و ضربه دارد.

2.5. معایب و نکات طراحی

• افت فشار بیشتر: به دلیل طراحی موج‌دار داخلی و زوایای خمیدگی، افت فشار نسبی در کانال فلکسیبل نسبت به کانال‌های سخت بیشتر است که باید در انتخاب فن و سیستم کنترل مد نظر قرار گیرد.
• محدودیت در طول نصب: طول هر قطعه کانال فلکسیبل معمولاً محدود به ۱۰ تا ۱۵ متر است و طولانی‌تر کردن آن باعث کاهش کارایی و افزایش افت فشار می‌شود.
• نگهداری و عمر مفید: به دلیل حساسیت بیشتر به آسیب‌های مکانیکی و ساییدگی، نگهداری مناسب و جلوگیری از پارگی پوشش خارجی حیاتی است.

3. کاربردها و مزایای کانال فلکسیبل در سیستم‌های تهویه مطبوع

کانال‌ فلکسیبل به دلیل ساختار خاص و ویژگی‌های منحصربه‌فردشان در بسیاری از پروژه‌های تهویه مطبوع، از جمله ساختمان‌های مسکونی، اداری، صنعتی و حتی حمل‌ونقل، کاربرد وسیعی دارند. در این بخش به بررسی کاربردهای کلیدی و مزایای آن می‌پردازیم:

3.1. کاربردهای کانال فلکسیبل

• فضاهای محدود و پیچیده: قابلیت انعطاف بالای کانال فلکسیبل امکان عبور از مسیرهای باریک و پیچیده داخل سقف‌های کاذب و دیوارها را فراهم می‌کند که در این موارد نصب کانال‌های سخت معمولی غیرممکن یا پرهزینه است.
• اتصال به سیستم‌های مرکزی: به‌عنوان رابط بین کانال‌های سخت و دریچه‌های خروجی هوا استفاده می‌شود و نصب سریع و آسانی دارد.
• کاربرد در ساختمان‌های پیش‌ساخته و موقت: در ساخت و سازهای سریع و موقت به علت سرعت نصب بالا و وزن پایین، کانال فلکسیبل گزینه ایده‌آلی است.
• صنایع خاص: در محیط‌های صنعتی که نیاز به تهویه موضعی با انعطاف‌پذیری بالا وجود دارد، مانند کارگاه‌ها، آزمایشگاه‌ها و اتاق‌های تمیز، استفاده می‌شود.

3.2. مزایای استفاده از کانال فلکسیبل

• نصب سریع و آسان: به دلیل وزن سبک و انعطاف بالا، نصب آن به‌سرعت انجام شده و نیاز به نیروی متخصص کمتر دارد.
• کاهش هزینه‌های نصب و نگهداری: کاهش نیاز به اتصالات متعدد و کاهش زمان نصب باعث صرفه‌جویی در هزینه‌های پروژه می‌شود.
• صرفه‌جویی در فضای نصب: توانایی عبور در مسیرهای پیچیده بدون نیاز به فضای اضافی، فضای مفید ساختمان را افزایش می‌دهد.
• کاهش نویز و لرزش: ساختار ویژه کانال فلکسیبل باعث جذب صدای ناشی از جریان هوا و لرزش سیستم می‌شود که به بهبود کیفیت هوای محیط کمک می‌کند.
• انعطاف‌پذیری در تغییرات طراحی: در صورت نیاز به تغییر مسیر کانال، به‌راحتی قابل اصلاح یا جابجایی است بدون نیاز به تغییرات ساختاری بزرگ.

4. اصول عملکرد و تاثیر کانال فلکسیبل بر راندمان سیستم تهویه

کانال‌ فلکسیبل به دلیل ویژگی‌های خاص ساختاری، نقش مهمی در عملکرد کلی سیستم تهویه مطبوع دارند. درک اصول عملکرد این کانال‌ها و تاثیر آن‌ها بر راندمان سیستم، برای طراحی و نگهداری بهینه بسیار حیاتی است.

4.1. ساختار و عملکرد کانال فلکسیبل

کانال فلکسیبل معمولاً از چند لایه تشکیل شده است:

• لایه داخلی: اغلب از ورق آلومینیوم یا پلاستیک مقاوم به هوا و رطوبت ساخته می‌شود که مسیر عبور هوا را شکل می‌دهد.
• لایه میانی: شبکه‌ای از سیم‌های فلزی مارپیچ که به کانال انعطاف‌پذیری و مقاومت ساختاری می‌بخشد.
• لایه خارجی: پوشش محافظ که کانال را در برابر آسیب‌های مکانیکی، حرارت و رطوبت محافظت می‌کند.

این ساختار باعث می‌شود کانال فلکسیبل بتواند در مسیرهای پیچیده خم شود بدون اینکه انسداد یا افت فشار زیادی ایجاد کند.

4.2. تاثیر کانال فلکسیبل بر راندمان تهویه

• افت فشار و مقاومت جریان هوا: به دلیل سطح داخلی غیرصاف و انعطاف‌پذیری، کانال‌های فلکسیبل معمولاً افت فشار بیشتری نسبت به کانال‌های سخت دارند. این افت فشار می‌تواند باعث کاهش دبی هوای عبوری و افزایش مصرف انرژی فن‌ها شود.
• طول و خم‌های کانال: افزایش طول کانال و تعداد خم‌ها، مقاومت جریان را افزایش می‌دهد که تاثیر منفی بر راندمان سیستم دارد. بنابراین طراحی مسیرهای کوتاه و با خم‌های ملایم توصیه می‌شود.
• نشتی هوا: اگر اتصالات کانال فلکسیبل به درستی انجام نشود، ممکن است هوا از محل اتصال‌ها نشت کند که این امر راندمان سیستم را کاهش می‌دهد.
• عایق‌کاری و کاهش اتلاف حرارتی: استفاده از عایق‌های مناسب در کانال‌های فلکسیبل باعث کاهش اتلاف انرژی و بهبود راندمان سیستم می‌شود.

4.3. راهکارهای بهبود راندمان

• استفاده از کانال‌های فلکسیبل با قطر مناسب و کیفیت ساخت بالا.
• طراحی مسیرهای مستقیم‌تر با حداقل خم و پیچ.
• نصب صحیح و چسباندن دقیق اتصالات برای جلوگیری از نشت هوا.
• بهره‌گیری از عایق‌های حرارتی و صوتی استاندارد روی کانال‌ها.

5. مواد و تکنولوژی‌های نوین در تولید کانال فلکسیبل

پیشرفت‌های تکنولوژیکی در حوزه مواد اولیه و روش‌های تولید باعث شده کانال‌های فلکسیبل عملکرد بهتری داشته باشند و دوام و راندمان سیستم‌های تهویه را افزایش دهند.

5.1. مواد اولیه جدید

• فیبرهای مقاوم در برابر حرارت و رطوبت: استفاده از پلیمرهای مهندسی مثل PTFE (تفلون) و پلی‌اتیلن با چگالی بالا که مقاومت حرارتی و شیمیایی بالایی دارند، به افزایش عمر مفید کانال کمک می‌کند.
• لایه‌های تقویت‌شده با الیاف: افزودن الیاف شیشه یا کربن به لایه‌های میانی، مقاومت مکانیکی و استحکام کانال را افزایش می‌دهد.
• پوشش‌های ضد میکروب و ضد قارچ: به منظور حفظ کیفیت هوای داخل سیستم و جلوگیری از رشد باکتری‌ها و قارچ‌ها در کانال‌ها.

5.2. تکنولوژی‌های ساخت پیشرفته

• فرآیند اکستروژن چندلایه: امکان ساخت کانال‌های فلکسیبل با چندین لایه متوالی که هر کدام وظیفه خاصی در مقاومت، انعطاف و عایق‌بندی دارند.
• لحیم کاری و جوشکاری لیزری: این روش‌ها باعث اتصالات دقیق‌تر و بدون نشتی می‌شوند که راندمان کلی سیستم را افزایش می‌دهد.
• استفاده از پوشش‌های نانویی: پوشش‌های نانویی باعث بهبود خواص سطحی مانند ضدخوردگی، ضدآلودگی و کاهش اصطکاک داخلی می‌شوند.

5.3. مزایای استفاده از مواد و تکنولوژی‌های نوین

• افزایش طول عمر کانال فلکسیبل.
• کاهش افت فشار و بهبود جریان هوا.
• بهبود کیفیت هوا با کاهش رشد میکروارگانیسم‌ها.
• کاهش وزن کانال و سهولت نصب.

6. نکات مهم در نصب و نگهداری کانال فلکسیبل

نصب و نگهداری صحیح کانال‌ فلکسیبل نقش حیاتی در حفظ کارایی، کاهش خرابی‌ها و افزایش عمر مفید سیستم تهویه دارد.

6.1. نکات کلیدی در نصب

• عدم کشش بیش از حد کانال: کشیدن کانال فلکسیبل باعث کاهش انعطاف‌پذیری و احتمال پارگی می‌شود. طول کانال باید به اندازه مناسب و بدون کشش نصب شود.
• حفظ خمیدگی‌های استاندارد: خم‌های تند و زاویه‌دار باعث افزایش افت فشار و کاهش کارایی جریان هوا می‌شوند. بهترین زاویه خم برای حفظ جریان بهینه باید رعایت شود.
• حمایت و نگهداری کانال: استفاده از بست‌های نگهدارنده در فواصل مناسب جهت جلوگیری از افتادگی و آسیب دیدن کانال ضروری است.
• عدم تماس با منابع حرارتی: کانال نباید در تماس مستقیم با تجهیزات یا سطوح داغ قرار گیرد تا از آسیب حرارتی جلوگیری شود.

6.2. نکات مهم در نگهداری

• بازرسی دوره‌ای: بررسی دوره‌ای کانال‌ها برای یافتن نشتی، پارگی و یا پوسیدگی می‌تواند از مشکلات جدی در آینده جلوگیری کند.
• تمیزکاری منظم: تجمع گرد و غبار و آلودگی‌ها در کانال‌ها باعث کاهش کیفیت هوا و افزایش افت فشار می‌شود. استفاده از روش‌های تمیزکاری مناسب مانند شستشو یا دمیدن هوا توصیه می‌شود.
• تعویض به موقع: در صورت مشاهده خرابی‌های شدید یا کاهش عملکرد، تعویض کانال‌ها به موقع از اهمیت بالایی برخوردار است.
• محافظت در برابر رطوبت: رطوبت زیاد می‌تواند باعث رشد کپک و خرابی کانال شود؛ بنابراین حفظ شرایط خشک و استفاده از پوشش‌های ضد رطوبت توصیه می‌شود.

7. مزایا و معایب کانال‌ فلکسیبل

بررسی دقیق مزایا و معایب کانال‌های فلکسیبل به انتخاب مناسب‌ترین سیستم تهویه کمک می‌کند.

7.1. مزایای کانال فلکسیبل

• نصب سریع و آسان: وزن سبک و انعطاف‌پذیری بالای این کانال‌ها باعث سهولت نصب در فضاهای محدود و پیچیده می‌شود.
• انعطاف‌پذیری بالا: امکان خم شدن و عبور از مسیرهای غیر مستقیم بدون نیاز به اتصالات اضافی.
• کاهش هزینه‌های نصب: به دلیل نیاز کمتر به تجهیزات و ابزار خاص، هزینه‌های نصب نسبت به کانال‌های سخت کمتر است.
• کاهش نویز: طراحی این کانال‌ها باعث کاهش نویز و ارتعاشات در سیستم تهویه می‌شود.
• سازگاری با فضاهای کوچک: مناسب برای فضاهایی که امکان استفاده از کانال‌های سخت وجود ندارد.

7.2. معایب کانال فلکسیبل

• افت فشار بیشتر: به دلیل سطح داخلی ناهموار و خمیدگی‌ها، افت فشار در این کانال‌ها نسبت به کانال‌های سخت بیشتر است.
• دوام کمتر: نسبت به کانال‌های فلزی سخت، عمر مفید کمتری دارند و ممکن است زودتر دچار پارگی و خرابی شوند.
• نگهداری و تمیزکاری دشوارتر: شکل انعطاف‌پذیر کانال باعث می‌شود تمیز کردن آن پیچیده‌تر باشد.
• محدودیت در فشارهای بالا: برای کاربردهایی که فشار هوای بالاتر لازم است، کانال‌های فلکسیبل مناسب نیستند.

8. کاربردهای تخصصی کانال فلکسیبل در تهویه مطبوع

کانال‌های فلکسیبل به دلیل ویژگی‌های منحصر به فردشان، در برخی کاربردهای تخصصی تهویه مطبوع و تهویه صنعتی بسیار محبوب هستند.

8.1. استفاده در فضاهای محدود و پیچیده

در ساختمان‌های با طراحی خاص، فضاهای باریک یا مناطق با دسترسی دشوار، کانال‌های فلکسیبل به راحتی قابل نصب هستند و امکان انتقال هوا بدون نیاز به ساختارهای اضافی فراهم می‌کنند.

8.2. سیستم‌های تهویه خودرو و حمل‌ونقل

کانال‌های فلکسیبل به دلیل وزن کم و قابلیت انعطاف‌پذیری بالا در سیستم‌های تهویه خودرو، قطار، هواپیما و سایر وسایل نقلیه کاربرد گسترده‌ای دارند.

8.3. تهویه موقت و سیار

در پروژه‌هایی که نیاز به تهویه موقت یا سیار است، مانند کارگاه‌های ساختمانی یا رویدادهای خاص، کانال‌های فلکسیبل به سرعت نصب و جمع‌آوری می‌شوند.

8.4. کاربرد در تهویه صنعتی و کارخانجات

در محیط‌های صنعتی با دمای بالا یا نیاز به جابجایی هوای آلوده، کانال‌های فلکسیبل با جنس‌های مقاوم در برابر حرارت و مواد شیمیایی مورد استفاده قرار می‌گیرند.

9. مواد ساخت کانال‌های فلکسیبل

مواد به‌کار رفته در ساخت کانال‌ فلکسیبل تاثیر مستقیم روی عملکرد، دوام و کاربرد آنها دارد.

9.1. لایه داخلی

لایه داخلی کانال معمولاً از مواد پلاستیکی مثل پلی‌اتیلن (PE) یا پلی‌وینیل کلراید (PVC) ساخته می‌شود که مقاومت خوبی در برابر رطوبت و خوردگی دارند و جریان هوا را بهینه می‌کنند.

9.2. تقویت ساختاری

برای حفظ شکل و انعطاف‌پذیری، کانال‌ها اغلب با فنرهای فلزی مارپیچ (معمولاً از فولاد گالوانیزه) تقویت می‌شوند که از خم شدن بیش از حد و فروپاشی جلوگیری می‌کنند.

9.3. لایه بیرونی

لایه خارجی معمولاً از جنس پارچه‌های مقاوم در برابر حرارت و ساییدگی مانند نایلون یا پلی‌استر پوشش‌دار ساخته می‌شود که دوام و مقاومت مکانیکی را افزایش می‌دهد.

9.4. مواد عایق

در برخی کانال‌ فلکسیبل عایق‌دار، لایه‌های عایق حرارتی یا صوتی بین لایه‌های اصلی قرار می‌گیرند تا راندمان حرارتی و کاهش نویز را بهبود بخشند.

جمع‌بندی

کانال‌ فلکسیبل به‌عنوان یکی از اجزای کلیدی در سیستم‌های تهویه مطبوع، به‌دلیل انعطاف‌پذیری بالا و نصب آسان، کاربرد گسترده‌ای در انتقال هوا دارند. مواد ساخت این کانال‌ها که معمولاً شامل لایه‌های پلاستیکی، تقویت فنری و پوشش مقاوم بیرونی است، نقش مهمی در دوام، مقاومت در برابر خوردگی و حفظ شکل آنها ایفا می‌کند.

از نظر عملکرد، کانال‌های فلکسیبل توانایی توزیع یکنواخت هوا را دارند و به‌دلیل ساختارشان، افت فشار نسبتا پایین و راندمان قابل قبولی ارائه می‌دهند. همچنین با توجه به قابلیت عایق‌پذیری، می‌توانند در کاهش اتلاف حرارتی و نویز سیستم تهویه موثر باشند.

با این وجود، برای افزایش عمر مفید و کارایی این کانال‌ها، رعایت استانداردهای نصب و نگهداری ضروری است. انتخاب مواد با کیفیت، نصب بدون کشش بیش از حد و جلوگیری از خم‌های تند می‌تواند تاثیر زیادی در کاهش خرابی و حفظ کارایی سیستم داشته باشد.

در نهایت، کانال‌ فلکسیبل به‌عنوان یک گزینه مقرون به صرفه و کارآمد در سیستم‌های تهویه شناخته می‌شوند که در کنار مزایای متعدد، نیازمند توجه به جزئیات فنی برای بهره‌وری بلندمدت هستند.
