عایق‌کاری کانال تهویه | راهنمای کامل، اصول فنی و استانداردها

1. مقدمه

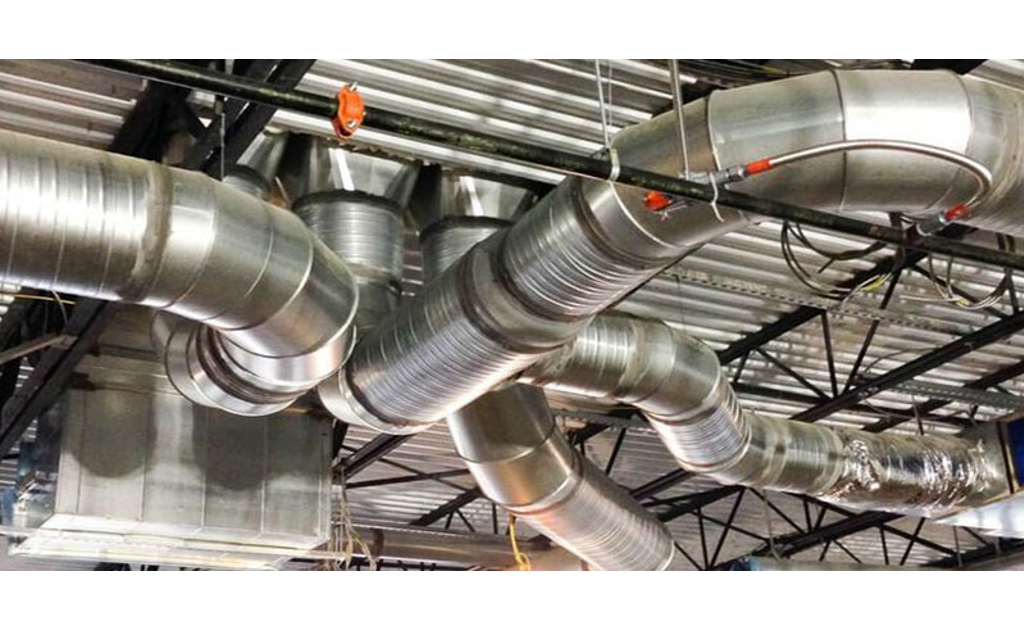

کانال‌های تهویه در ساختمان‌های مسکونی، تجاری و صنعتی وظیفه انتقال هوای سرد یا گرم را بر عهده دارند. اما این سیستم اگر عایق‌کاری نشود، با مشکلاتی مثل اتلاف انرژی، تعریق، افت کیفیت هوا و خرابی سقف‌ها و دیوارها مواجه خواهد شد. در نتیجه، عایق‌کاری کانال تهویه تبدیل به یکی از اجزای جدانشدنی در طراحی و اجرای تأسیسات مکانیکی مدرن شده است.

📌 مهم‌ترین اهداف عایق‌کاری کانال تهویه:

📍 کانال‌هایی که باید عایق‌کاری شوند:

• کانال‌های فلزی (گالوانیزه، استیل، آلومینیومی) در سقف کاذب
• مسیرهای عبور هوا در فضای باز یا پارکینگ
• کانال‌های رفت و برگشت سیستم‌های VRF و داکت اسپلیت
• کانال‌های موتورخانه و فضاهای فنی
• کانال‌هایی که از دیوارها یا سقف‌های مجاور عبور می‌کنند

2. انواع عایق مناسب برای کانال تهویه | بررسی فنی و مقایسه‌ای

برای عایق‌کاری کانال تهویه، نمی‌شه از هر نوع عایقی استفاده کرد. چون سیستم تهویه با جریان هوا، رطوبت، اختلاف دما، لرزش و گاهی شرایط ویژه (مثل آتش‌سوزی یا محیط‌های بهداشتی) سروکار داره، باید عایق دقیقاً متناسب با شرایط پروژه انتخاب بشه.

✅ 1. فوم الاستومری (Elastomeric Foam)

🔷 بهترین گزینه برای: سیستم‌های VRF، داکت اسپلیت، کانال سقفی مسکونی

✅ 2. پشم سنگ (Rock Wool)

🔥 بهترین گزینه برای: پروژه‌های صنعتی، بیمارستان، موتورخانه، سیستم فشار بالا

✅ 3. عایق پلی‌یورتان (PU Foam)

| نوع | تزریقی یا پنل پیش‌ساخته
| ویژگی | انتقال حرارت بسیار کم (λ ≈ 0.022)
| مزایا | عایق کامل، عدم نیاز به لایه اضافی
| معایب | اجرای تخصصی، هزینه بالا، تعمیر دشوار

✔ گزینه حرفه‌ای برای: کانال‌های فضای باز، پروژه‌های لوکس، مناطق بسیار گرم یا سرد

✅ 4. عایق پلی‌اتیلن (Polyethylene Foam)

| ساختار | سلول بسته، سبک
| ویژگی | ضد رطوبت، قیمت مناسب
| مناسب برای | پروژه‌های کوچک، یا اقتصادی

⚠️ برای پروژه‌های صنعتی یا محیط‌های خیلی مرطوب توصیه نمی‌شه.

✅ 5. فایبرگلاس (Fiberglass Blanket)

| مزایا | عایق صوتی، مقرون‌به‌صرفه
| معایب | جذب رطوبت، نیاز به روکش قوی
| کاربرد محدود | بیشتر برای تهویه صنعتی قدیمی یا جایگزینی سریع

3. در چه شرایطی عایق‌کاری کانال تهویه الزامی است؟ | موارد بحرانی و پرریسک

عایق‌کاری کانال تهویه در برخی شرایط نه‌تنها توصیه‌شده، بلکه از نظر مهندسی، ایمنی و حتی قانونی الزامی است. این الزام می‌تونه به‌دلایل مختلفی مثل کنترل انرژی، جلوگیری از تعریق، حفظ ایمنی حریق یا کیفیت هوا باشه.

📌 شرایطی که عایق‌کاری کانال تهویه اجباری است:

🚫 عواقب عایق‌کاری ناقص یا نبود آن:

• رطوبت در سقف و دیوارها
• افت شدید دمای هوا در مسیر
• افزایش مصرف انرژی در تهویه
• صدای زیاد عبور هوا
• پوسیدگی کانال گالوانیزه
• نارضایتی کاربران و هزینه‌های بازسازی

🔍 در پروژه‌هایی که نظارت مشاور یا مهندس ناظر فعال است، اجرای عایق‌کاری صحیح بخشی از تایید نهایی سیستم تأسیسات به شمار می‌آید.

4. روش اجرای اصولی عایق‌کاری کانال تهویه | گام‌به‌گام و حرفه‌ای

برای اینکه عایق‌کاری کانال تهویه عملکرد واقعی خودش رو نشون بده، باید دقیق، تمیز و مرحله‌به‌مرحله اجرا بشه. در ادامه، فرآیند اجرای صحیح عایق‌کاری رو قدم به قدم توضیح می‌دیم:

🛠 ابزارها و لوازم مورد نیاز:

• عایق مناسب (الاستومری، پشم سنگ، پلی‌اتیلن،…)
• چسب مخصوص عایق (مثل K-Flex Glue)
• نوار درزگیر بخاربند (آلومینیومی یا PVC)
• کاتر یا قیچی صنعتی
• غلتک یا ابزار فشاردهنده
• متر، خط‌کش و گونیا
• دستکش و ماسک برای کار با پشم سنگ

🔧 مراحل اجرای عایق‌کاری:

1. آماده‌سازی سطح کانال

• تمیزکاری سطح فلز با دستمال خشک یا تینر فوری
• اطمینان از خشک و بدون چربی بودن کانال
• بررسی محل اتصالات، زانوها، سه‌راهی‌ها

2. اندازه‌گیری دقیق و برش عایق

• اندازه‌گیری محیط کانال با متر
• برش تمیز عایق مطابق طول و زوایای مورد نیاز
• زاویه‌زدن دقیق در زانوها و گوشه‌ها

3. اعمال چسب (در صورت نیاز)

• چسب‌کاری یک‌دست روی پشت عایق یا سطح کانال
• استفاده از چسب مخصوص (برای فوم یا پشم سنگ)

4. نصب عایق روی کانال

• قرار دادن عایق روی کانال با فشار یکنواخت
• استفاده از غلتک برای حذف هوا و تثبیت
• جلوگیری از باقی‌ماندن درز یا شکاف

5. درزگیری با نوار بخاربند

• پوشش کامل تمام درزها، لبه‌ها و محل اتصال
• استفاده از نوار آلومینیومی تقویت‌شده یا PVC ضدبخار
• فشاردهی و اطمینان از چسبندگی کامل نوار

6. بررسی نهایی و تست تعریق

• لمس دستی یا استفاده از رطوبت‌سنج
• راه‌اندازی سیستم برای چند ساعت و مشاهده چکه یا بخار
• بررسی نقاط حساس (زانوها، خروجی‌ها، انتهای کانال)

📍 نکته‌های اجرایی حرفه‌ای:

• در سقف کاذب از فوم چسب‌دار استفاده کن تا نیازی به چسب زدن نباشه
• کانال‌های فضای باز حتماً باید با عایق روکش‌دار UV مقاوم پوشش داده بشن
• پشم سنگ باید حتماً با فویل آلومینیومی و نخ مسلح استفاده بشه
• در پروژه‌های بزرگ، استفاده از عایق‌های پیش‌ساخته کانال (Pre-Insulated Duct) بسیار به‌صرفه‌تر و حرفه‌ای‌تره

📊 جدول ۱ | مقایسه انواع عایق برای کانال تهویه

📋 جدول ۲ | ضخامت پیشنهادی عایق بسته به محل نصب

🔧 جدول ۳ | ابزارها و مواد مورد نیاز برای اجرای صحیح عایق‌کاری

🧯 جدول ۴ | الزامات عایق‌کاری بر اساس نوع پروژه

5. خطاهای رایج در عایق‌کاری کانال تهویه | اشتباهاتی که نباید مرتکب شوید

حتی بهترین عایق اگر به‌درستی نصب نشه، عملاً کارایی خودشو از دست می‌ده. بسیاری از مشکلاتی که در پروژه‌های تهویه مشاهده می‌شن، به‌دلیل خطاهای ساده ولی کلیدی در اجرای عایق‌کاری هستن. در این بخش مهم‌ترین اشتباهات رو بررسی می‌کنیم.

❌ خطای 1: استفاده از چسب غیراستاندارد

| مشکل | چسب‌های صنعتی معمولی، مثل چسب آهن یا چسب چوب، در برابر دما و رطوبت مقاوم نیستن
| نتیجه | جدا شدن عایق، تعریق در سقف، بوی نامطبوع

✅ استفاده از چسب مخصوص عایق (الاستومری یا پشم سنگ) الزامی است.

❌ خطای 2: درزگیری ناقص و باز گذاشتن لبه‌ها

| مشکل | نوار بخاربند در گوشه‌ها یا لبه‌ها به‌درستی نصب نشده
| نتیجه | نفوذ بخار → تعریق زیر عایق → کپک و زنگ‌زدگی کانال

🔧 درزگیری باید 100٪ کامل و با فشار مناسب انجام بشه.

❌ خطای 3: انتخاب عایق اشتباه با توجه به محل نصب

| مثال | استفاده از پلی‌اتیلن معمولی در سقف حمام
| نتیجه | جذب رطوبت، افت راندمان، پوسیدگی

🧠 فضاهای مرطوب نیاز به فوم سلول بسته دارن (مثل الاستومری)

❌ خطای 4: ضخامت ناکافی عایق

| مشکل | استفاده از ضخامت 6 یا 9 میلی‌متر برای سقف‌های مرطوب یا موتورخانه
| نتیجه | اتلاف انرژی، چکه سقف، نارضایتی کارفرما

📐 حداقل ضخامت در مناطق مرطوب یا حرارتی: 13 تا 25 میلی‌متر

❌ خطای 5: اجرای عایق روی سطح مرطوب یا کثیف

| مشکل | خاک، چربی، یا رطوبت روی کانال
| نتیجه | چسبندگی پایین، جدا شدن عایق در چند ماه

🧼 همیشه قبل از اجرا سطح رو کاملاً تمیز و خشک کن

❌ خطای 6: بی‌توجهی به زانوها، سه‌راهی‌ها و دریچه‌ها

| مشکل | عایق‌کاری فقط در مسیر مستقیم کانال انجام شده
| نتیجه | نشت هوا و رطوبت در اتصالات → شروع نقطه‌چکه

💡 زانوها و اتصالات باید با برش دقیق و چندتکه عایق‌کاری بشن

✅ جمع‌بندی | چرا عایق‌کاری کانال تهویه، قلب پنهان سیستم HVAC است؟

در تمام پروژه‌های تأسیساتی، چه در یک واحد مسکونی ساده و چه در یک بیمارستان پیشرفته، عایق‌کاری کانال تهویه نقشی کلیدی در عملکرد، صرفه‌جویی انرژی و طول عمر سیستم ایفا می‌کنه. این کار نه‌تنها به کاهش اتلاف حرارتی کمک می‌کنه، بلکه از تعریق، کپک، صدا و حتی آسیب‌های مکانیکی جلوگیری می‌کنه.

📌 خلاصه آنچه آموختیم:

1. هدف عایق‌کاری چیست؟
   • جلوگیری از اتلاف انرژی
   • حذف تعریق و چکه
   • کاهش نویز
   • افزایش راندمان سیستم
   • محافظت از سازه و کانال
2. چه نوع عایقی مناسب است؟
   • فوم الاستومری → برای پروژه‌های خانگی، اداری، VRF، داکت اسپلیت
   • پشم سنگ → برای موتورخانه، بیمارستان، سیستم فشار بالا
   • پلی‌یورتان → برای کانال‌های فضای باز یا لوکس
   • پلی‌اتیلن و فایبرگلاس → پروژه‌های اقتصادی و موقت
3. چه فضاهایی الزاماً باید عایق‌کاری شوند؟
   • سقف‌های کاذب، فضاهای مرطوب، پارکینگ‌ها، پشت‌بام، مناطق گرم یا شرجی
   • سیستم‌های تهویه مرکزی، فضاهای حساس (بیمارستان، اتاق تمیز)
4. چطور عایق‌کاری حرفه‌ای انجام می‌دیم؟
   • آماده‌سازی سطح، برش دقیق، چسب‌کاری، نصب، درزگیری و تست نهایی
   • استفاده از چسب و نوار بخاربند مخصوص، ضخامت مناسب و دقت در زانوها و اتصالات
5. چه اشتباهاتی رایج هستند؟
   • چسب نامناسب، درزگیری ناقص، ضخامت کم، انتخاب عایق اشتباه، اجرای عجولانه

🎯 نتیجه نهایی:

یک کانال عایق‌کاری‌شده به‌درستی = سیستمی بی‌صدا، بدون چکه، با راندمان بالا و عمر طولانی.
سرمایه‌گذاری روی عایق مناسب، یعنی صرفه‌جویی بلندمدت در مصرف انرژی، هزینه تعمیرات و رضایت مشتری یا ساکن ساختمان.
