✅ عنوان مقاله:

سیستم تهویه تونل | بررسی تخصصی انواع تهویه تونلی، روش‌ها، طراحی، الزامات و تجهیزات صنعتی

🔰 بخش 1: مقدمه | اهمیت تهویه در تونل‌ها

تونل‌ها به‌عنوان فضاهای بسته و عمیق زیرزمینی، چه در مترو و بزرگراه‌ها و چه در معادن، دارای چالش‌های خاصی در زمینه کیفیت هوا، دما، رطوبت و تخلیه گازهای مضر هستند. بدون سیستم تهویه تونل، فعالیت انسان در چنین محیط‌هایی خطرناک و گاهی کشنده خواهد بود.

در این مقدمه، به اهمیت سیستم تهویه در تونل‌ها و هدف کلی این مقاله می‌پردازیم.

✅ چرا تهویه در تونل اهمیت دارد؟

1. تأمین اکسیژن تازه برای کارگران یا رانندگان
2. تخلیه گازهای سمی و آلاینده‌ها مانند CO، NOx، متان، دیزل، گردوغبار
3. کنترل دما و رطوبت در تونل‌های طولانی
4. ایمنی در برابر آتش‌سوزی یا انفجار گاز
5. جلوگیری از تراکم دود در زمان حوادث یا تصادفات
6. حفظ کیفیت هوای قابل‌تنفس طبق استانداردهای بین‌المللی (EN، OSHA، NFPA)

✅ انواع تونل‌هایی که به تهویه نیاز دارند

✅ استانداردهای بین‌المللی مهم در طراحی تهویه تونل

• NFPA 130 (ایمنی حریق در تونل‌ها و متروها)
• PIARC Guidelines (برای تهویه تونل‌های جاده‌ای)
• EN 12101-3 (تهویه دود و آتش)
• OSHA (حد مجاز آلاینده‌ها برای کارگران)

2. انواع روش‌های تهویه در تونل‌ها

انتخاب روش تهویه در تونل به عوامل مختلفی بستگی دارد؛ مثل طول تونل، کاربری (جاده‌ای، ریلی، معدنی، خدماتی)، شرایط ژئوتکنیکی، میزان تردد، گازهای خطرناک، و الزامات ایمنی. سیستم تهویه می‌تواند موقت، دائم، یا اضطراری باشد.

در این بخش، انواع اصلی روش‌های تهویه در تونل را معرفی و مقایسه می‌کنیم.

✅ 1. تهویه طبیعی (Natural Ventilation)

• استفاده از جریان طبیعی هوا بدون تجهیزات مکانیکی
• معمولاً در تونل‌های کوتاه و کم‌تردد یا در زمان‌هایی که سیستم مکانیکی فعال نیست

🔹 مزایا: بدون هزینه انرژی، نگهداری پایین
🔹 معایب: کاملاً وابسته به شرایط جوی (دما، فشار)، کنترل‌ناپذیر، ناکارآمد در تونل‌های عمیق یا پر رفت‌وآمد

📌 کاربرد: فقط در تونل‌های کوتاه یا با تردد بسیار کم

✅ 2. تهویه مکانیکی طولی (Longitudinal Ventilation)

• رایج‌ترین نوع تهویه در تونل‌های جاده‌ای و مترو
• جریان هوا از یک سمت تونل وارد و از سمت دیگر خارج می‌شود
• معمولاً با استفاده از جت‌فن‌ها (Jet Fans) انجام می‌شود

🔹 مزایا: نصب ساده، کنترل‌پذیری بالا، مناسب برای تونل‌های متوسط
🔹 معایب: نیاز به تعداد زیاد جت‌فن در تونل‌های خیلی طولانی، افزایش مصرف برق

📌 کاربرد: تونل‌های جاده‌ای با جریان یک‌طرفه یا دوطرفه، تونل مترو

✅ 3. تهویه مکانیکی عرضی (Transverse Ventilation)

• در این روش، هوا از طریق کانال‌های جداگانه وارد و خارج می‌شود
• معمولاً در تونل‌های با ترافیک سنگین یا با کنترل کیفی سخت‌گیرانه

🔹 مزایا: کنترل دقیق بر کیفیت هوا، امکان تخلیه دود به‌صورت جداگانه
🔹 معایب: هزینه بسیار بالا، نیاز به کانال‌کشی وسیع، تعمیرات پیچیده

📌 کاربرد: تونل‌های حیاتی، بلند، یا VIP، مثل تونل‌های زیر دریا یا مناطق شهری شلوغ

✅ 4. تهویه نیمه‌عرضی (Semi-Transverse Ventilation)

• ترکیبی از روش طولی و عرضی
• هوا به‌صورت مکانیکی وارد یا خارج می‌شود، ولی طرف دیگر با جریان طبیعی یا طولی

🔹 مزایا: انعطاف‌پذیر، صرفه‌جویی در مصرف انرژی
🔹 معایب: نیاز به طراحی دقیق برای توزیع یکنواخت هوا

📌 کاربرد: تونل‌هایی با طول متوسط که در برخی ساعات ترافیک سنگین دارند

✅ 5. تهویه تونل در حین ساخت (Temporary Construction Ventilation)

• مخصوص پروژه‌های در حال حفاری یا ساخت تونل
• استفاده از فن‌های پرتابی (Axial Booster Fans) به همراه کانال‌های فلکسیبل

🔹 مزایا: جابجایی هوای تازه تا اعماق تونل، انعطاف‌پذیر، قابل حمل
🔹 معایب: نیاز به نگهداری منظم، حساس به آسیب فیزیکی کانال

📌 کاربرد: پروژه‌های مترو، معدن، کابل‌کشی، تونل‌سازی TBM

✅ 6. تهویه اضطراری و حریق (Emergency / Smoke Extraction Ventilation)

• در هنگام آتش‌سوزی یا نشت گاز، به‌صورت اتوماتیک یا دستی فعال می‌شود
• هدف: خارج‌کردن سریع دود و گازهای خطرناک و تأمین مسیر فرار برای افراد

🔹 سیستم‌ها شامل:

• جت‌فن‌های ضد حریق
• فن‌های سانتریفیوژ فشار بالا
• دمپرهای اتومات حریق
• کنترل هوشمند (BMS)

📌 کاربرد: الزامی برای تمامی تونل‌های شهری و بین‌شهری طبق استاندارد NFPA 130

🟩 جدول مقایسه روش‌های تهویه تونل:

3. تجهیزات اصلی در سیستم تهویه تونل

طراحی یک سیستم تهویه مؤثر برای تونل‌ها نیازمند انتخاب و به‌کارگیری تجهیزات خاصی است که بتوانند در شرایط دشوار زیرزمینی، هوای کافی با کیفیت مناسب را تأمین و آلاینده‌ها را تخلیه کنند. این تجهیزات باید علاوه‌بر راندمان بالا، مقاومت در برابر رطوبت، گردوغبار، حرارت و حتی حریق داشته باشند.

در ادامه با مهم‌ترین اجزای سیستم تهویه تونلی آشنا می‌شیم:

✅ 1. فن‌های محوری (Axial Fans)

• پرکاربردترین نوع فن در تهویه تونل، به‌ویژه در پروژه‌های در حال ساخت
• برای تأمین هوای تازه یا تخلیه گازهای آلوده

🔹 ویژگی‌ها:

• دبی بالا (تا ۲۰۰٬۰۰۰ m³/h)
• مناسب برای نصب در ورودی یا خروجی تونل
• در برخی مدل‌ها دارای پره‌های قابل تنظیم و بدنه ضدزنگ

📌 نمونه: فن آکسیال فشار بالا با موتور ۴۰۰ ولت، IP55، قطر ۱۲۰۰ میلی‌متر

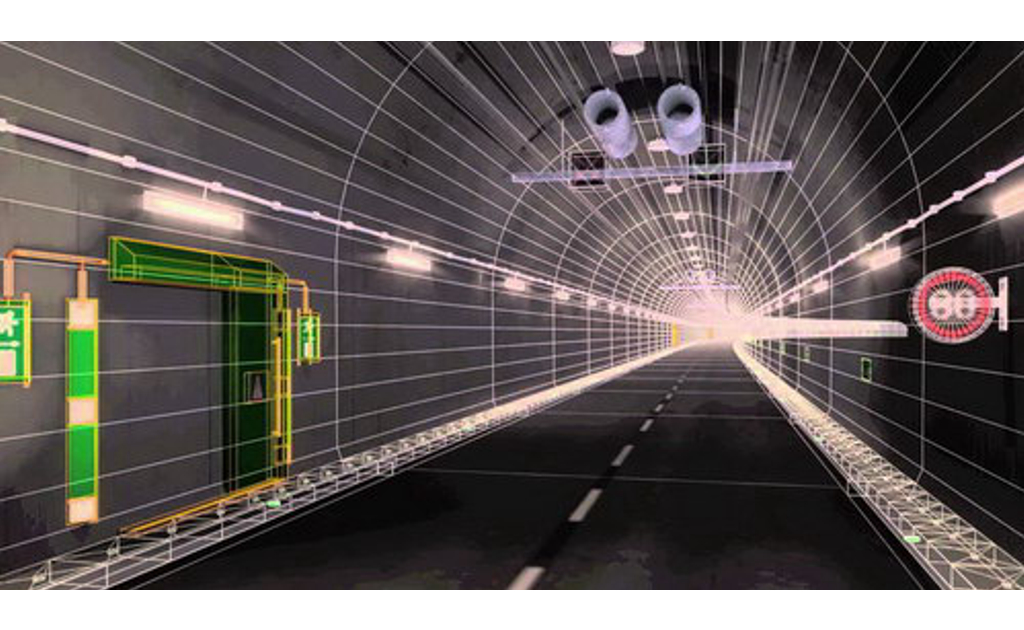

✅ 2. جت‌فن (Jet Fan)

• برای ایجاد جریان هوای طولی در تونل
• بدون نیاز به کانال‌کشی؛ با نصب روی سقف یا دیواره‌های تونل

🔹 کاربرد:

• هدایت جریان هوا در تونل‌های جاده‌ای
• تخلیه دود و گازهای ناشی از خودروها
• تهویه اضطراری در زمان آتش‌سوزی

🔹 ویژگی‌ها:

• مقاوم به حرارت بالا (مثلاً ۳۰۰°C برای ۲ ساعت)
• عملکرد دوطرفه (مکش و دهش)
• کنترل توسط سیستم BMS

📌 نمونه: Jet Fan با توان ۱۵ kW، ساختار دبل اینلت، دارای توری محافظ

✅ 3. فن‌های پرتابی قابل حمل (Booster Fans)

• برای تونل‌های در حال ساخت با حفاری دستی یا TBM
• همراه با کانال‌های فلکسیبل برای رساندن هوا تا اعماق تونل

🔹 ویژگی‌ها:

• نصب سریع و حمل آسان
• عملکرد مداوم و مقاوم به گردوغبار
• برخی مدل‌ها دارای صداگیر و پایه لرزه‌گیر هستند

📌 کاربرد: پروژه‌های مترو، انتقال کابل، نیروگاه، معدن‌کاری

✅ 4. فن سانتریفیوژ (Centrifugal Fan)

• برای مکش گازهای خطرناک یا تهویه اضطراری
• ایجاد فشار بالا برای تخلیه هوا از فواصل طولانی

🔹 ویژگی‌ها:

• بدنه فلزی سنگین، مقاوم در برابر آتش
• مناسب برای اتصال به داکت یا سیستم فیلتر

📌 مدل‌های دو طرف مکش (Double Inlet) یا با پروانه Backward-curved رایج هستند

✅ 5. کانال‌های انتقال هوا (Ventilation Ducts)

• برای رساندن یا خارج کردن هوا در مسیرهای طولانی
• در دو نوع فلزی (سخت) و فلکسیبل (نرم) تولید می‌شن

🔹 کانال‌های فلکسیبل:

• سبک، جمع‌شونده، نصب آسان
• PVC، PU، برزنت صنعتی
• قطرهای ۳۰۰ تا ۱۲۰۰ میلی‌متر
• مقاوم در برابر پارگی، رطوبت، شعله و گاز

📌 برندهای معتبر دارای اتصال سریع زیپی، روکش آنتی‌استاتیک و UV مقاوم هستند

✅ 6. دمپر، صداگیر و توری محافظ

• دمپرها: کنترل جهت و شدت جریان، ضد برگشت، ایمنی در برابر حریق
• صداگیرها: کاهش نویز فن‌ها در محیط‌های بسته
• توری محافظ: جلوگیری از ورود اشیای خارجی یا برخورد افراد با پره‌ها

✅ 7. تابلو برق، کنترلر و سیستم BMS

• کنترل هوشمند سرعت فن‌ها، دمای موتور، وضعیت اضطراری
• سیستم BMS تونل امکان مدیریت فن‌ها بر اساس سنسور گاز، دود یا دما را فراهم می‌کنه

📌 امکان اتصال به اینورتر، PLC، مانیتورینگ از راه دور و سیستم هشدار در مواقع بحرانی

✅ 8. سنسورها و تجهیزات ایمنی

• سنسورهای گاز (CO، CH4، NO2)
• دتکتور دود و حرارت
• سیستم هشدار صوتی و نوری
• کلید قطع اضطراری (Emergency Stop)

📌 این تجهیزات نقش حیاتی در جلوگیری از خفگی، انفجار یا مسمومیت ایفا می‌کنند.

4. طراحی مهندسی سیستم تهویه تونل

(اصول محاسبه، مدل‌سازی، جانمایی و انتخاب تجهیزات)

طراحی سیستم تهویه تونل نیازمند محاسبات دقیق و مهندسی است. بدون طراحی علمی، حتی بهترین تجهیزات هم نمی‌توانند عملکرد مؤثر و ایمنی لازم را فراهم کنند. این بخش برای مهندسان مشاور، طراحان سیستم‌های مکانیکی، مشاوران پروژه‌های راه‌سازی و معدن بسیار کاربردی است.

✅ مراحل طراحی مهندسی تهویه تونل:

1. تعیین اهداف تهویه

• تأمین اکسیژن کافی برای افراد یا خودروها
• تخلیه گازهای آلاینده (CO، NO2، دیزل، متان)
• کنترل دما و رطوبت
• تهویه اضطراری در شرایط آتش‌سوزی یا نشت گاز

2. جمع‌آوری اطلاعات پروژه

3. محاسبه دبی مورد نیاز (Air Flow Rate)

🔹 طبق استاندارد PIARC و OSHA، حداقل میزان هوای تازه برای تردد خودروها در تونل:

• خودروهای سواری: ۴۰ تا ۶۰ m³/h به‌ازای هر خودرو
• خودروهای دیزلی: ۶۰ تا ۱۰۰ m³/h
• برای تونل مترو: ۶ تا ۸ بار تعویض هوای کامل در ساعت

🔸 مثال:

تونل ۱۲۰۰ متری با قطر ۷ متر و ۲ لاین خودرو
حجم تونل ≈ ۴۶,۰۰۰ m³
نیاز به تهویه = ۶ × ۴۶,۰۰۰ = ۲۷۶,۰۰۰ m³/h

4. محاسبه افت فشار سیستم

افت فشار تابعی از موارد زیر است:

• طول تونل
• تعداد زانویی‌ها یا پیچ‌ها
• سطح زبری دیواره‌ها
• وجود فیلتر یا دمپر
• نوع و قطر کانال‌ها (در سیستم‌های کانال‌دار)

📌 از فرمول‌های دارسی-ویسباخ یا معادل‌های صنعتی برای برآورد استفاده می‌شود.

5. انتخاب نوع سیستم تهویه

6. جانمایی فن‌ها و تجهیزات

🔹 باید به‌گونه‌ای طراحی شود که:

• در شرایط معمول، هوا به‌طور یکنواخت جریان یابد
• در شرایط اضطراری (آتش، گاز)، تخلیه سریع و مؤثر انجام شود
• فن‌ها قابل دسترسی برای نگهداری باشند
• صدا در نقاط حساس کنترل شده باشد (استفاده از صداگیر)

7. مدل‌سازی CFD (پیشرفته)

در پروژه‌های بزرگ، با استفاده از نرم‌افزارهای CFD مانند ANSYS Fluent، FDS یا TunnelVent:

• مسیر حرکت هوا مدل‌سازی می‌شود
• نقاط با افت فشار زیاد یا گردش غیرمطلوب شناسایی می‌گردد
• رفتار دود در آتش‌سوزی شبیه‌سازی می‌شود
• تعداد بهینه‌ی فن، توان آن‌ها و مکان نصب بهینه‌سازی می‌شود

8. تست و تأیید سیستم تهویه

پس از اجرا، سیستم باید از نظر:

• دبی واقعی هوا
• افت فشار
• سطح صدا
• عملکرد اضطراری
• پاسخ به سنسور دود یا گاز

تحت تست قرار گیرد و گزارش رسمی تهیه شود.

5. الزامات ایمنی و استانداردهای جهانی در تهویه تونل‌ها

در طراحی، نصب و بهره‌برداری از سیستم تهویه تونل، رعایت دقیق استانداردهای جهانی و الزامات ایمنی یک اصل غیرقابل چشم‌پوشی است. خطا در تهویه می‌تواند منجر به خفگی، آتش‌سوزی گسترده، انفجار، یا مرگ افراد شود. به همین دلیل، اغلب کشورها و نهادهای بین‌المللی، مقررات سخت‌گیرانه‌ای در این زمینه وضع کرده‌اند.

✅ چرا ایمنی در تهویه تونل اهمیت دارد؟

• وجود گازهای سمی مانند CO، CH₄، NO₂
• تولید ذرات معلق خطرناک توسط خودروها یا دستگاه‌ها
• خطر تجمع دود در هنگام آتش‌سوزی
• لزوم ایجاد مسیر فرار و تهویه اضطراری
• جلوگیری از انفجار در معادن یا تونل‌های حاوی متان

✅ مهم‌ترین استانداردها و مراجع جهانی

✅ الزامات کلیدی ایمنی در طراحی تهویه تونل

1. فن‌های مقاوم به حرارت

• باید در برابر دماهای بالا (۳۰۰ تا ۴۰۰ درجه سانتی‌گراد برای حداقل ۲ ساعت) عملکرد خود را حفظ کنند.

2. سنسورهای گاز و دود

• نصب حسگرهای CO، NO₂، CH₄، O₂، و دتکتور دود در فواصل مشخص برای مانیتورینگ دائمی هوا الزامی‌ست.

3. تهویه اضطراری (Emergency Ventilation)

• سیستم تهویه باید بتواند در مواقع بحرانی مسیری امن برای خروج افراد ایجاد کند.

4. کنترل خودکار و دستی

• سیستم باید مجهز به BMS یا PLC باشد تا در حالت عادی و اضطراری، پاسخ هوشمند و سریع بدهد.

5. صدا، لرزش و نگهداری

• حداکثر سطح صدای مجاز برای فن‌ها در محدوده ۸۰ دسی‌بل
• نیاز به نگهداری دوره‌ای، دسترسی آسان به تجهیزات و تهیه دستورالعمل بهره‌برداری

✅ طبقه‌بندی سطح تهویه بر اساس خطرات

✅ اقدامات تکمیلی ایمنی:

• آموزش پرسنل در خصوص کار با سیستم تهویه
• داشتن طرح مدیریت بحران و تخلیه دود
• تست دوره‌ای سیستم با سناریوهای آتش یا گاز
• استفاده از UPS یا ژنراتور پشتیبان برای فن‌های اضطراری

6. مقایسه تهویه در تونل مترو، جاده‌ای، معدنی و خدماتی

هر نوع تونل بسته به عملکرد، شرایط محیطی، میزان آلاینده‌ها و نوع تردد، نیازمند سیستم تهویه مخصوص به خود است. در این بخش به تفکیک، تفاوت‌ها و شباهت‌های تهویه در تونل‌های مختلف را بررسی می‌کنیم.

✅ الف) تهویه تونل مترو (شهری / بین‌شهری)

🔹 ویژگی‌ها:

• تردد قطارهای برقی یا دیزلی
• حضور دائم مسافر و پرسنل
• ریسک بالای آتش‌سوزی و قطع برق
• فضای بسته با حداقل امکان تهویه طبیعی

🔹 نوع تهویه مورد نیاز:

• ترکیبی از تهویه طولی و عرضی
• فن‌های جت و سانتریفیوژ مقاوم به حرارت
• تهویه اضطراری و دودگیر اتومات
• مانیتورینگ لحظه‌ای گاز و دما

🔹 چالش‌ها:

• کنترل دود هنگام آتش‌سوزی
• تعویض هوای مداوم بین ایستگاه‌ها
• مصرف انرژی بالا، نیاز به UPS یا ژنراتور

✅ ب) تهویه تونل جاده‌ای

🔹 ویژگی‌ها:

• عبور خودروهای بنزینی و دیزلی
• تولید CO، NOx، HC و ذرات معلق
• معمولاً تونل‌های طویل، با دهانه‌های مشخص

🔹 نوع تهویه:

• طولی (Longitudinal) با جت‌فن سقفی
• در تونل‌های بسیار بلند، نیمه‌عرضی یا عرضی
• سیستم‌های تشخیص آلاینده و سرعت باد

🔹 چالش‌ها:

• نوسان شدید ترافیک
• لزوم تهویه هوشمند بر حسب آلودگی
• کنترل دود در حوادث رانندگی

✅ پ) تهویه تونل معدنی (زیرزمینی)

🔹 ویژگی‌ها:

• تردد مداوم ماشین‌آلات دیزلی
• حضور گازهای قابل انفجار مثل متان
• حرارت، رطوبت و گردوغبار بالا
• محیط بسیار عمیق و خطرناک

🔹 نوع تهویه:

• سیستم چندمرحله‌ای با فن‌های فشار بالا
• پرتاب هوا با کانال فلکسیبل و دمنده قوی
• فن‌های ضد جرقه (Explosion Proof)
• تهویه رفت و برگشتی

🔹 چالش‌ها:

• انفجار گاز، نشت CO
• طول مسیر زیاد تا ته چاه
• نیاز به فن دائم‌کار، قوی و قابل اعتماد

✅ ت) تهویه تونل خدماتی (کابل، آب، مخابرات)

🔹 ویژگی‌ها:

• دسترسی دوره‌ای برای تعمیرات
• بدون تردد دائمی انسان یا خودرو
• تولید گرما یا گاز در اثر تجهیزات

🔹 نوع تهویه:

• تهویه موقت یا دوره‌ای با فن‌های قابل حمل
• استفاده از تهویه طبیعی در برخی پروژه‌ها
• سیستم هشدار گاز، دما یا آتش برای زمان ورود پرسنل

🔹 چالش‌ها:

• کنترل دمای تجهیزات الکتریکی
• تهویه در فضای محدود با دسترسی سخت

🟩 جدول مقایسه سیستم تهویه انواع تونل‌ها:

🔚 جمع‌بندی نهایی مقاله سیستم تهویه تونل

تهویه تونل یکی از مهم‌ترین ارکان ایمنی و بهره‌برداری در پروژه‌های عمرانی، معدنی، ریلی، جاده‌ای و خدماتی به شمار می‌رود. بدون وجود یک سیستم تهویه مؤثر، فعالیت در فضای بسته و پرخطر تونل‌ها عملاً غیرممکن خواهد بود و تهدیدی جدی برای سلامت، ایمنی و حتی جان انسان‌ها محسوب می‌شود.

در این مقاله، به‌صورت جامع و تخصصی، تمامی جنبه‌های مربوط به تهویه تونل را مورد بررسی قرار دادیم؛ از معرفی انواع روش‌های تهویه (طبیعی، طولی، عرضی، اضطراری و پرتابی)، تا بررسی تجهیزات مورد نیاز مانند فن‌های محوری، جت‌فن‌ها، فن‌های سانتریفیوژ، کانال‌های فلکسیبل، سنسورها، و سیستم‌های کنترلی هوشمند.

همچنین به بررسی دقیق استانداردهای جهانی (مانند NFPA 130، PIARC، EN 12101 و OSHA) پرداختیم که طراحی و اجرای این سیستم‌ها را هدایت می‌کنند و در نهایت، با مقایسه تخصصی تهویه در انواع تونل‌ها (مترو، جاده‌ای، معدنی و خدماتی)، دید واضح‌تری نسبت به تفاوت‌های عملکردی و الزامات فنی به‌دست آوردیم.

🎯 نکات کلیدی که باید به خاطر بسپارید:

• انتخاب روش تهویه تونل باید بر اساس نوع کاربری، طول مسیر، سطح خطر، نوع آلاینده‌ها و شرایط جغرافیایی انجام شود.
• تجهیزات تهویه باید مقاوم در برابر رطوبت، گرما، گازهای سمی و آتش‌سوزی باشند.
• استفاده از سیستم‌های کنترلی هوشمند (BMS)، سنسورهای دقیق، و فن‌های ضدحریق یا ضد انفجار برای پروژه‌های حساس حیاتی است.
• تهویه تونل در شرایط بحران (مثل آتش‌سوزی یا نشت گاز) نقش نجات‌دهنده‌ای ایفا می‌کند و باید با طراحی مهندسی دقیق پیش‌بینی شود.
• طراحی باید هم از نظر عملکرد فنی و هم از نظر صرفه‌جویی در مصرف انرژی و هزینه نگهداری بهینه شود.

✅ نتیجه نهایی:

سیستم تهویه تونل، قلب تپنده‌ی ایمنی و بهره‌وری در پروژه‌های زیرزمینی است. انتخاب درست روش، تجهیزات و طراحی، نه‌تنها سلامت کارگران، رانندگان و ساکنان را حفظ می‌کند، بلکه ضامن پایداری و بهره‌وری در طول عمر پروژه خواهد بود. مشاوران، مجریان و ناظران باید با نگاه فنی و دقیق، از استانداردهای روز دنیا برای طراحی و اجرای این سیستم‌ها استفاده کنند.

برای خواندن بقیه مطالب به وبلاگ لوتوس فن مراجعه فرمایید.
