در سیستم‌های تهویه مطبوع، ورود و خروج صحیح و کنترل‌شده‌ی هوا حیاتی است. در حالی که معمولاً توجه زیادی به دریچه‌های رفت هوا و تجهیزات خنک‌کننده یا گرمایشی می‌شود، دریچه برگشت هوا (Return Air Grille) نیز یکی از اجزای اساسی و بسیار مهم سیستم HVAC است. بدون این دریچه‌ها، گردش هوا مختل شده و کارایی سیستم به شدت کاهش می‌یابد.
در این مقاله به شکلی جامع بررسی خواهیم کرد که دریچه برگشت هوا چیست، چه انواعی دارد، چه کاربردهایی دارد و چگونه باید طراحی، نصب و نگهداری شود.
✅ دریچه برگشت هوا چیست؟

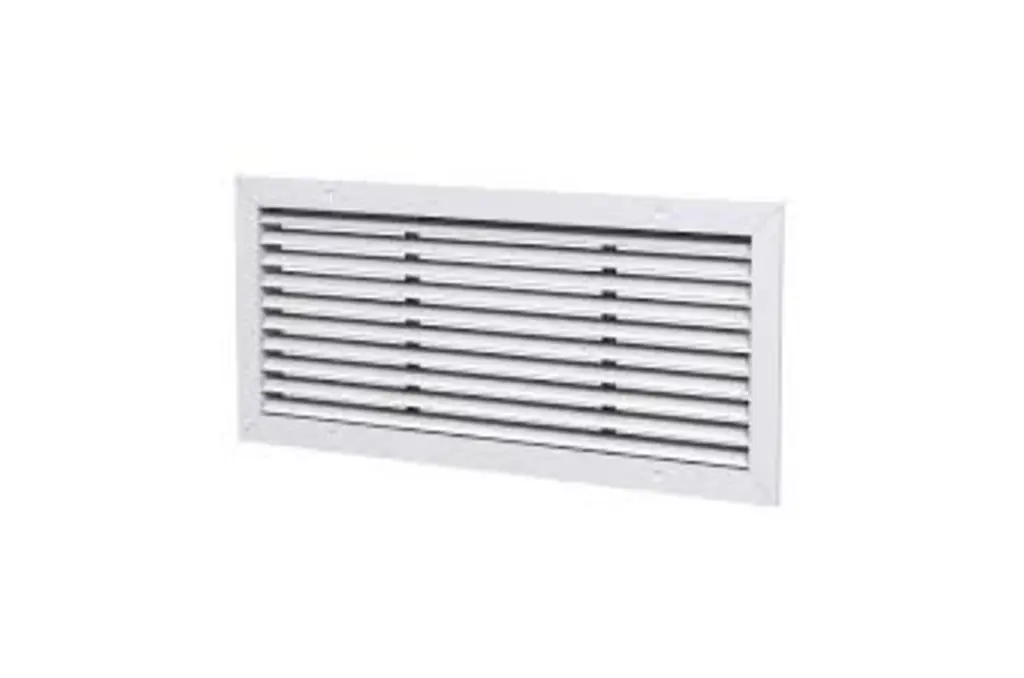

دریچه برگشت هوا قطعه‌ای در سیستم تهویه مطبوع است که وظیفه‌اش بازگرداندن هوای محیط داخلی به سیستم تهویه برای تصفیه مجدد، خنک‌سازی یا گرمایش مجدد است. این دریچه‌ها معمولاً در دیوارها، سقف‌ها یا کف ساختمان نصب می‌شوند و به کانال برگشت متصل‌اند.
📌 نکته مهم: نبود یا طراحی نامناسب دریچه برگشت هوا می‌تواند منجر به فشار منفی، گردش ناکارآمد هوا و مصرف انرژی بیشتر شود.
✅ تفاوت دریچه برگشت و رفت هوا
| ویژگی | دریچه رفت هوا | دریچه برگشت هوا |
|---|---|---|
| عملکرد | ارسال هوای تازه به محیط | بازگرداندن هوای محیط به سیستم |
| جریان هوا | خروجی | ورودی |
| محل نصب | سقف، دیوار یا کف | اغلب دیوارهای پایین یا کف |
| طراحی پره‌ها | جهت‌دهنده پرتاب هوا | پره‌های ساده یا فیلتر دار |
| حضور فیلتر | معمولاً ندارد | اغلب دارای فیلتر تصفیه هوا |
✅ اهمیت استفاده از دریچه برگشت در سیستم تهویه مطبوع
- ایجاد تعادل فشار بین رفت و برگشت
- بهبود کیفیت هوا با بازگرداندن آن برای فیلتراسیون مجدد
- کاهش بار روی کمپرسور و فن سیستم
- افزایش عمر مفید تجهیزات تهویه
- کاهش نویز و ارتعاش با طراحی مناسب برگشت
✅ انواع دریچه‌های برگشت هوا
- دریچه برگشت ساده مشبک (Egg Crate):
رایج‌ترین نوع، طراحی شبکه‌ای، مناسب فضاهای عمومی و اداری. - دریچه برگشت پره‌دار افقی یا عمودی:
برای کنترل بهتر جریان برگشتی، پره‌ها قابل تنظیم‌اند. - دریچه برگشت فیلتر دار:
دارای فیلتر داخلی برای تصفیه هوای برگشتی، مناسب فضاهای بیمارستانی یا آزمایشگاهی. - دریچه برگشت دکوراتیو:
مخصوص فضاهای لوکس، طراحی زیباشناسانه بدون افت عملکرد. - دریچه برگشت کف‌خواب یا زمینی:
مخصوص مکان‌هایی با محدودیت در نصب دیواری یا سقفی.
✅ کاربرد دریچه برگشت در فضاهای مختلف
| نوع فضا | نوع دریچه پیشنهادی | دلیل انتخاب |
|---|---|---|
| ساختمان مسکونی | مشبک ساده، فیلتر دار | صدای کم، فیلتراسیون |
| دفاتر اداری | افقی یا Egg Crate | طراحی سریع، تهویه مؤثر |
| بیمارستان | فیلتر دار استیل یا آلومینیومی | کنترل آلودگی |
| رستوران و آشپزخانه | برگشت کف با فیلتر فلزی | جمع‌آوری هوای گرم و چرب |
| سالن‌های صنعتی | برگشت بزرگ پره‌دار | گردش حجم هوای بالا |
✅ طراحی صحیح دریچه برگشت
- محاسبه دبی جریان هوا (CFM):
محاسبه دقیق هوا بر اساس ظرفیت فن برگشت - موقعیت‌یابی مناسب:
در ارتفاع پایین‌تر از دریچه رفت نصب شود (برای گردش مؤثر هوا) - انتخاب سایز استاندارد:
باید با ابعاد کانال برگشت هم‌خوانی داشته باشد - استفاده از فیلتر قابل تعویض:
برای نگهداری آسان و عملکرد بهینه
✅ اصول نصب حرفه‌ای دریچه برگشت
- استفاده از قاب و قاب مخفی برای نصب تمیز
- نصب ضد لرزش برای جلوگیری از صدا
- رعایت فاصله استاندارد از کف یا سقف
- اتصال محکم به کانال برگشت بدون نشت هوا
✅ استانداردهای مهم در طراحی و نصب
| استاندارد | توضیح |
|---|---|
| SMACNA | برای انتخاب اندازه، نوع پره و نصب |
| ASHRAE | استاندارد تهویه، فیلتراسیون و CFM |
| DIN 1946 | شرایط بهداشتی تهویه فضاهای عمومی |
| EN 1751 | اندازه‌گیری نشتی دریچه‌ها |
✅ اشتباهات رایج در طراحی و نصب دریچه برگشت
- نصب در مکان اشتباه (نزدیک به دریچه رفت)
- استفاده نکردن از فیلتر در مکان‌های حساس
- کم بودن تعداد دریچه نسبت به ابعاد فضا
- انتخاب سایز نامناسب
- نبود دسترسی به فیلتر برای نگهداری
✅ نگهداری و تمیزکاری دریچه برگشت
- تمیزکاری ماهانه فیلترها
- بازرسی دریچه برای نشتی هوا
- اطمینان از باز بودن مسیر برگشت
- تعویض فیلتر بسته به شرایط محیطی
✅ چرا لوتوس فن انتخابی برتر در طراحی و تولید دریچه‌های برگشت است؟
شرکت لوتوس فن با بهره‌گیری از فناوری روز دنیا، دستگاه‌های پیشرفته CNC، طراحی سفارشی، و استفاده از آلومینیوم آنادایز شده یا ورق‌های گالوانیزه ضخیم، محصولاتی با دوام، زیبا و عملکرد بالا تولید می‌کند.
🔧 خدمات ویژه لوتوس فن:
- طراحی دریچه برگشت با ابعاد و رنگ دلخواه
- تولید انبوه برای پروژه‌های بزرگ
- مشاوره رایگان فنی
- تحویل سریع و نصب در محل
✅ جمع‌بندی نهایی
دریچه برگشت هوا یکی از حیاتی‌ترین اجزای سیستم تهویه مطبوع است که توجه به آن می‌تواند بهره‌وری، سلامت هوا و دوام سیستم HVAC را به شکل محسوسی افزایش دهد. انتخاب نوع مناسب، طراحی اصولی، نصب حرفه‌ای و نگهداری منظم، همگی از عواملی هستند که تأثیر مستقیمی بر عملکرد نهایی سیستم دارند.
اگر به دنبال یک دریچه برگشت با کیفیت، طراحی تخصصی و خدمات پشتیبانی حرفه‌ای هستید، لوتوس فن همراه مطمئن شما در تمامی مراحل پروژه است.
🔹 ۱. اشتباهات رایج در انتخاب و نصب دریچه برگشت هوا
یکی از بزرگ‌ترین مشکلاتی که در پروژه‌های ساختمانی یا صنعتی با آن مواجه می‌شویم، انتخاب نادرست یا نصب غیراستاندارد دریچه برگشت هوا است. برخی از این اشتباهات رایج عبارت‌اند از:
- انتخاب دریچه‌ای با سایز نامناسب که موجب افت فشار برگشتی می‌شود.
- نصب دریچه در مکان‌هایی که مانع گردش صحیح هوا هستند، مانند پشت درب‌ها یا در کنار منابع گرما.
- عدم استفاده از توری‌های فیلتر برای جلوگیری از ورود گرد و غبار.
- استفاده از جنس‌های نامقاوم در محیط‌های مرطوب یا صنعتی.
🔧 نتیجه: این اشتباهات مستقیماً روی عملکرد سیستم تهویه تأثیر می‌گذارند و می‌توانند باعث افزایش مصرف انرژی، خرابی تجهیزات و کاهش عمر مفید سیستم شوند.
🔹 ۲. مزایای استفاده از دریچه برگشت هوا استاندارد و بهینه
استفاده از دریچه‌های استاندارد و مهندسی‌شده دارای مزایای متعددی است، از جمله:
- ✅ کاهش نویز سیستم: دریچه‌های استاندارد معمولاً طراحی آیرودینامیکی دارند و موجب کاهش صدای ناشی از عبور هوا می‌شوند.
- ✅ افزایش بازده تهویه: طراحی مناسب برگشت هوا باعث یکنواختی جریان و بازده بهتر دستگاه‌های تهویه می‌شود.
- ✅ افزایش عمر تجهیزات: با کاهش فشار اضافی بر روی سیستم، عمر فن‌ها، فیلترها و سایر تجهیزات افزایش می‌یابد.
- ✅ زیبایی بصری: دریچه‌های استاندارد معمولاً در رنگ‌ها و طرح‌های متنوع عرضه می‌شوند که با دکوراسیون محیط هم‌خوانی دارند.
🔹 ۳. مقایسه برندهای معروف تولیدکننده دریچه برگشت هوا
| برند | جنس بدنه | امکان سفارشی‌سازی | مقاومت در برابر خوردگی | خدمات پس از فروش | قیمت نسبی |
|---|---|---|---|---|---|
| لوتوس فن | آلومینیوم آنادایز/ABS | کامل (رنگ، سایز، فیلتر) | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | مناسب |
| تهویه ایران | فلزی ساده | متوسط | ⭐⭐ | ⭐⭐ | پایین |
| تهویه ارکان | گالوانیزه | محدود | ⭐⭐⭐ | ⭐⭐ | اقتصادی |
| تهویه البرز | PVC و فلزی | کم | ⭐⭐ | ⭐ | پایین |
🔍 نتیجه‌گیری: برند لوتوس فن به‌عنوان یک برند تخصصی، باکیفیت‌ترین و حرفه‌ای‌ترین گزینه برای دریچه‌های برگشت هوا محسوب می‌شود که تنوع بالا، طراحی مهندسی‌شده، و خدمات حرفه‌ای را در اختیار مشتریان قرار می‌دهد.
🔹 ۴. آینده‌پژوهی و نوآوری در طراحی دریچه برگشت هوا
صنعت تهویه نیز مانند سایر حوزه‌ها با نوآوری در حال پیشرفت است. در حوزه دریچه برگشت هوا، برخی فناوری‌های نوین که آینده این صنعت را تغییر خواهند داد عبارت‌اند از:
- 🌐 دریچه‌های هوشمند (Smart Return Grilles): این دریچه‌ها به سنسورهای کیفیت هوا و سیستم‌های مدیریت هوشمند ساختمان (BMS) متصل می‌شوند و می‌توانند بسته به سطح آلودگی، باز و بسته شوند.
- 🛡️ دریچه‌های فیلتردار با قابلیت تعویض سریع: این نوع دریچه‌ها فیلترهای قابل‌تعویض دارند که در محیط‌های آلوده شهری یا صنعتی کاربرد زیادی دارند.
- ♻️ استفاده از متریال‌های ضدباکتری و سازگار با محیط زیست: برخی شرکت‌ها شروع به تولید دریچه‌هایی با متریال آنتی‌باکتریال و قابل بازیافت کرده‌اند.
این فناوری‌ها در آینده‌ای نه‌چندان دور به‌ویژه در ساختمان‌های سبز (Green Buildings) و بیمارستان‌ها نقش کلیدی خواهند داشت.
🔹 ۵. چرا لوتوس فن بهترین انتخاب در حوزه دریچه برگشت هوا است؟
در بازار پررقابت امروز، انتخاب یک برند معتبر و متخصص، نقش مهمی در کیفیت پروژه دارد. لوتوس فن به دلایل زیر، انتخاب اول بسیاری از پیمانکاران، مشاوران و مهندسان حرفه‌ای در حوزه تهویه مطبوع است:
- 🔧 استفاده از ماشین‌آلات پیشرفته در فرآیند ساخت
- 🎨 تنوع بالا در رنگ، سایز و متریال (سفارشی‌سازی واقعی)
- ✅ استانداردسازی کامل بر اساس الزامات HVAC بین‌المللی
- 🧰 پشتیبانی فنی و مشاوره تخصصی برای هر پروژه
- 📦 تحویل سریع و بسته‌بندی مقاوم صادراتی
🟢 نتیجه: اگر به‌دنبال کیفیت، دوام، زیبایی و مشاوره واقعی هستید، لوتوس فن همان چیزی است که سیستم تهویه شما به آن نیاز دارد.
✅ ۱. بررسی عملکرد دریچه برگشت هوا در سیستم‌های فشار مثبت و منفی
در برخی فضاها مثل اتاق‌های عمل یا کلین‌روم‌ها، از سیستم فشار مثبت یا منفی استفاده می‌شود. در این شرایط، عملکرد دریچه برگشت هوا کاملاً استراتژیک و حساس است:
- در فشار مثبت (مانند اتاق عمل)، دریچه برگشت باید طوری تنظیم شود که از خروج بیش‌ازحد هوا جلوگیری کرده و فشار مثبت حفظ شود.
- در فشار منفی (مانند اتاق ایزوله بیماران)، دریچه برگشت وظیفه‌ی خروج هوا را به‌صورت مداوم و مؤثر دارد تا آلودگی به بیرون نرود.
🔍 این نکته در طراحی‌های بیمارستانی بسیار حیاتی‌ست و مهندسان تهویه باید دقیق بدانند که دریچه برگشت را در چه موقعیتی و با چه ابعادی نصب کنند.
✅ ۲. تحلیل نقش دریچه برگشت هوا در کنترل آلودگی صوتی
در بسیاری از پروژه‌ها، به‌ویژه فضاهای آموزشی یا درمانی، نویز سیستم تهویه بسیار مهم است. دریچه برگشت هوا، اگر طراحی آیرودینامیکی نداشته باشد، می‌تواند باعث سوت کشیدن یا هومینگ بشود. بنابراین:
- استفاده از دریچه‌های آکوستیک‌دار یا دارای لایه‌های جاذب صدا می‌تواند در این مکان‌ها پیشنهاد شود.
- نصب سایلنسر پشت دریچه برگشت هوا، یک راهکار مؤثر و مهندسی‌شده است.
✅ ۳. ارتباط محل نصب دریچه برگشت هوا با بهداشت و تهویه مؤثر
اگر دریچه برگشت در محل مناسبی نصب نشود، باعث گردش نامناسب هوا، انباشت آلودگی و کاهش کیفیت هوای داخل می‌شود. برای مثال:
- نصب دریچه برگشت در بالای سقف در فضاهای اداری به خروج بهتر هوای گرم کمک می‌کند.
- در فضاهای تولیدی یا صنعتی، نصب نزدیک کف می‌تواند در جمع‌آوری گازهای سنگین مؤثرتر باشد.
📌 در نتیجه، باید محل نصب دریچه با اصول تهویه مبتنی بر نوع کاربری هماهنگ باشد.
✅ ۴. دریچه‌های برگشت هوا با دمپر تنظیم جریان: کنترل بیشتر، بهره‌وری بالاتر
برخی مدل‌های حرفه‌ای دریچه برگشت، به‌صورت مجهز به دمپرهای دستی یا موتوری عرضه می‌شوند. این نوع طراحی به مهندسین اجازه می‌دهد:
- مقدار دقیق دبی برگشت را در هر منطقه تنظیم کنند.
- فشار داخل کانال‌ها را بهتر کنترل کنند.
- عملکرد سیستم را بهینه‌سازی کرده و از نوسان فشار جلوگیری کنند.
🛠 این دریچه‌ها مخصوصاً در ساختمان‌های هوشمند یا پروژه‌های بزرگ چندمنطقه‌ای بسیار مفید هستند.
✅ ۵. سفارشی‌سازی در طراحی دریچه برگشت هوا: برندها چقدر انعطاف دارند؟
یکی از عوامل مهم در انتخاب دریچه، قابلیت سفارشی‌سازی است. برند لوتوس فن در این حوزه انعطاف کاملی ارائه می‌دهد، مانند:
- ابعاد دقیق با دقت میلی‌متری
- رنگ‌بندی بر اساس RAL دلخواه
- انتخاب متریال متناسب با اقلیم (PVC، آلومینیوم آنادایز، استیل)
- امکان اضافه‌کردن فیلتر داخلی، دمپر یا شبکه ضد حشره
📌 نتیجه؟ هر پروژه‌ای با نیاز خاص، می‌تونه دریچه‌ای دقیقاً متناسب دریافت کنه.
✅ ۶. مقایسه بازدهی دریچه برگشت و خروجی اگزاست
بعضی فکر می‌کنند دریچه برگشت هوا همون دریچه خروجی (Exhaust) هست. اما تفاوت‌شون در کاربرد و عملکرد بسیار مهمه:
| ویژگی | دریچه برگشت هوا | دریچه خروجی (اگزاست) |
|---|---|---|
| محل استفاده | برگشت هوای داخلی به سیستم | خروج هوای آلوده به بیرون |
| اتصال به سیستم | به کانال برگشت هواساز | به فن اگزاست یا فن سانتریفیوژ |
| هدف اصلی | تعادل فشار و گردش هوا | تخلیه کامل آلودگی یا بخار |
| کنترل فیلترپذیری | معمولاً با فیلتر یا توری | معمولاً بدون فیلتر |
✅ ۷. جمع‌بندی نهایی
دریچه برگشت هوا، قطعه‌ای کوچک اما استراتژیک در سیستم تهویه مطبوع است. از محل نصب گرفته تا جنس و طراحی داخلی، همگی بر کیفیت تهویه، مصرف انرژی، و حتی بهداشت محیط تأثیر دارند.
برند لوتوس فن با تمرکز بر ساخت تجهیزات تهویه تخصصی، از جمله دریچه‌های برگشت حرفه‌ای، به مشتریانش این اطمینان را می‌دهد که در هر پروژه‌ای، بهترین کیفیت، طراحی و پشتیبانی را تجربه خواهند کرد.
برای خواندن بقیه مطالب به وبلاگ لوتوس فن مراجعه فرمایید.
