مقدمه

در سیستم‌های تهویه مطبوع، یکی از عوامل کلیدی که مستقیماً بر عملکرد، بهره‌وری انرژی، و آسایش ساکنین تأثیر می‌گذارد، نحوه طراحی و اجرای مسیر کانال‌کشی هواست. طراحی ضعیف یا غیراصولی مسیر کانال‌ها می‌تواند منجر به افت فشار استاتیکی، افزایش مصرف انرژی، تولید نویز، و توزیع نابرابر هوا در فضاهای مختلف ساختمان شود. در این مقاله، به صورت جامع و حرفه‌ای تأثیر طراحی مسیر کانال‌کشی را از همه جوانب بررسی خواهیم کرد.

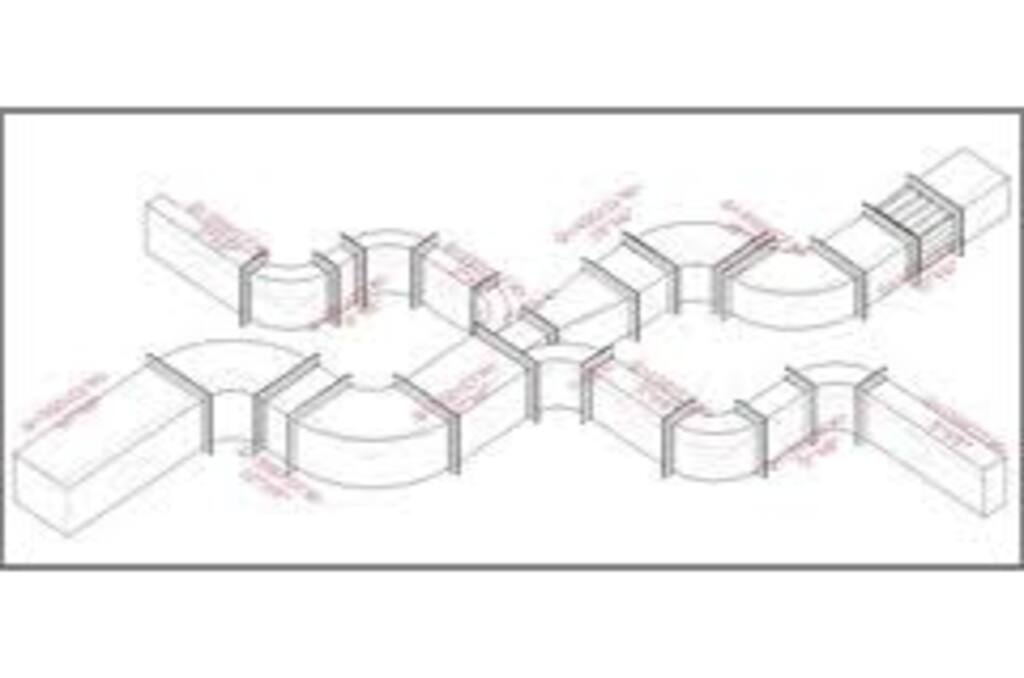

۱. تعریف مسیر کانال‌کشی و نقش آن در تهویه

مسیر کانال‌کشی در واقع مجموعه‌ای از مجراهای انتقال هواست که هوای تازه یا تهویه‌شده را از دستگاه‌های مرکزی به فضاهای داخلی منتقل می‌کند. این مسیر می‌تواند شامل کانال‌های مستقیم، انشعابات، خم‌ها، تغییر ارتفاع، اتصال به دیفیوزرها و رجیسترها باشد. هرچه مسیر ساده‌تر، کوتاه‌تر و بهینه‌تر باشد، راندمان انتقال هوا بالاتر خواهد بود.

۲. اهمیت طراحی صحیح مسیر کانال

طراحی بهینه مسیر کانال‌کشی از اهمیت حیاتی برخوردار است زیرا:

• موجب توزیع یکنواخت دما و کیفیت هوا در تمام بخش‌های ساختمان می‌شود.
• باعث کاهش تلفات فشار و افت راندمان سیستم می‌شود.
• مصرف انرژی را کاهش داده و عمر مفید تجهیزات را افزایش می‌دهد.
• صدای مزاحم حاصل از حرکت هوا و لرزش را به حداقل می‌رساند.

۳. عوامل مؤثر در راندمان مسیر کانال‌کشی

1. طول مسیر: هرچه مسیر کانال طولانی‌تر باشد، افت فشار بیشتری ایجاد می‌شود.
2. تعداد و زاویه خم‌ها: خم‌های تند موجب افزایش مقاومت در مسیر جریان هوا می‌شوند.
3. سطح مقطع کانال: کانال‌هایی با سطح مقطع کمتر موجب افزایش سرعت و صدای هوا می‌شوند.
4. جنس کانال: مواد مختلف ضریب اصطکاک و جذب صوت متفاوتی دارند (گالوانیزه، فلکسیبل، اسپیرال، عایق‌دار و…)
5. درزها و نشتی‌ها: عدم آب‌بندی کامل موجب هدررفت هوا و کاهش راندمان می‌شود.

۴. اصول طراحی مسیر کانال بهینه

• استفاده از مسیر مستقیم و کم‌پیچ و خم
• کاهش اتصالات غیرضروری و انشعابات متعدد
• انتخاب سایز مناسب بر اساس دبی و سرعت مجاز هوا
• استفاده از زانویی‌های ملایم (۴۵ درجه به جای ۹۰ درجه)
• قرارگیری کانال‌ها در فضای عایق‌کاری‌شده و به دور از تابش مستقیم حرارت یا رطوبت
• رعایت استانداردهای بین‌المللی نظیر ASHRAE، SMACNA و DIN

۵. تأثیر اشتباهات رایج در مسیر کانال‌کشی

۶. بررسی از دیدگاه اقتصادی

طراحی ضعیف مسیر کانال‌کشی ممکن است در مرحله نصب هزینه کمتری داشته باشد اما در بلندمدت موجب:

• افزایش هزینه‌های مصرف برق
• خرابی زودهنگام فن و تجهیزات
• نیاز به سرویس و تعمیر مکرر
• نارضایتی کاربران و بازسازی احتمالی مسیر کانال‌ها
  می‌شود. لذا سرمایه‌گذاری در طراحی اصولی، بازگشت سرمایه بالایی دارد.

۷. مطالعه موردی

در یک پروژه اداری با زیربنای ۱۲۰۰ مترمربع، دو سناریو طراحی بررسی شد:

این مطالعه نشان داد که فقط با طراحی بهینه مسیر کانال می‌توان تا ۳۰٪ در مصرف انرژی صرفه‌جویی کرد.

۸. نکات اجرایی مهم

• استفاده از زانویی‌های استاندارد و بدون نشتی
• درزبندی کامل با نوارهای مخصوص
• اتصال صحیح به دیفیوزر و رجیستر با پلنیوم مناسب
• اجرای تست‌های فشار و جریان پس از نصب
• در نظر گرفتن فضای دسترسی برای تعمیرات آتی

۹. بررسی تأثیر طراحی مسیر در ساختمان‌های خاص

• ساختمان‌های اداری: اولویت با توزیع یکنواخت دما و کم‌صدا بودن
• ساختمان‌های صنعتی: کنترل ذرات و گرمای موضعی مهم‌تر است
• بیمارستان‌ها: فشار مثبت و جریان لامینار در مسیر کانال‌ها حیاتی است
• هتل‌ها و مراکز اقامتی: ساکت بودن و عدم بوی نامطبوع اولویت دارد

۱۰. جمع‌بندی نهایی

طراحی مسیر کانال‌کشی یک فرآیند فنی، تخصصی و چندوجهی است که مستقیماً بر کارایی، دوام و هزینه‌های سیستم تهویه اثر می‌گذارد. مهندسان تأسیسات باید با تکیه بر اصول علمی، استفاده از نرم‌افزارهای شبیه‌سازی و رعایت استانداردها، بهترین مسیر را طراحی کرده و از اجرای دقیق آن اطمینان حاصل کنند.

🔍 موارد تکمیلی و تخصصی برای ارتقای مقاله

✅ ۱. تحلیل CFD (شبیه‌سازی دینامیک سیالات)

شرح:

• CFD ابزار مهمی در طراحی مسیر کانال‌کشی است که به مهندسین اجازه می‌دهد قبل از اجرای واقعی، رفتار جریان هوا را در کانال‌ها مشاهده و تحلیل کنند.
• نرم‌افزارهایی مانند ANSYS Fluent، SolidWorks Flow Simulation یا Autodesk CFD می‌توانند نقاط فشار بالا، افت راندمان و حتی صداهای ناشی از تلاطم هوا را شبیه‌سازی کنند.

مثال:
در یک پروژه اداری، مسیر اصلی کانال از طریق CFD بررسی شد و مشخص شد که در نقطه‌ای از انشعاب، افت فشار شدید وجود دارد که با تغییر شعاع زانو اصلاح شد.

✅ ۲. مطالعه موردی واقعی (Case Study)

شرح:
در یک برج اداری، دو مسیر کانال‌کشی بررسی شدند:

• مسیر اول: مستقیم با کمترین خم و با رعایت اصول آیرودینامیکی.
• مسیر دوم: دارای زانویی‌های تند و انشعابات نامنظم.

نتایج:

• مسیر اول باعث صرفه‌جویی ۱۲٪ در انرژی فن‌ها و کاهش صدای خروجی تا ۸ دسی‌بل شد.
• مسیر دوم نیاز به نگهداری بیشتر و تعویض مکرر فیلترها داشت.

✅ ۳. بررسی آیرودینامیک کانال‌ها

شرح:

• زاویه خم‌ها و شعاع آن‌ها مستقیماً بر سرعت جریان و افت فشار تأثیر می‌گذارد.
• زانویی‌های گرد با شعاع بلند نسبت به زانویی‌های قائم باعث کاهش تلاطم می‌شوند.

✅ ۴. محاسبه افت فشار (Pressure Drop)

شرح:
با استفاده از فرمول: ΔP=f⋅LD⋅ρV22\Delta P = f \cdot \frac{L}{D} \cdot \frac{\rho V^2}{2}

که در آن:

• ff ضریب اصطکاک،
• LL طول کانال،
• DD قطر داخلی،
• ρ\rho چگالی هوا،
• VV سرعت جریان هوا.

توضیح:
با افزایش طول یا تعداد اتصالات، افت فشار بالا می‌رود و در نتیجه فن باید انرژی بیشتری مصرف کند.

✅ ۵. نقش تراز و شیب در عملکرد سیستم

شرح:

• در مسیرهایی که سیستم دارای آب تقطیر است (مثلاً سرمایش)، شیب باید به سمت تله آب تعبیه شود.
• شیب نامناسب باعث برگشت آب یا رطوبت به داخل کانال و در نتیجه رشد کپک خواهد شد.

✅ ۶. نقش دمپرها و سایلنسرها در مسیر کانال‌کشی

شرح:

• در طراحی مسیر باید مکان‌هایی برای نصب دمپرهای کنترلی (مثل VAV یا CAV) و سایلنسر برای کاهش صدا پیش‌بینی شود.
• عدم پیش‌بینی این فضا در طراحی اولیه، منجر به اصلاحات پرهزینه بعدی می‌شود.

✅ ۷. جدول مقایسه مسیر بهینه و مسیر ضعیف کانال‌کشی

✅ ۸. استانداردهای بین‌المللی مربوط به مسیر کانال‌کشی

ASHRAE (آمریکا):

• حداکثر سرعت هوا در کانال‌ها (مثلاً برای کانال رفت نباید بیشتر از 10-12 m/s باشد).
• محدودیت افت فشار مجاز.
• حداقل شعاع خم مجاز.

SMACNA (آمریکا):

• الزامات ساخت کانال‌ها.
• فاصله مجاز بین ساپورت‌ها.
• نوع اتصالات مجاز در زوایا و انشعابات.

✅ ۹. نرم‌افزارهای طراحی مسیر کانال

✅ ۱۰. آینده‌پژوهی و فناوری‌های نوین در طراحی مسیر کانال

هوش مصنوعی و الگوریتم‌های بهینه‌سازی:

• استفاده از الگوریتم‌های ژنتیک و شبکه‌های عصبی برای یافتن بهترین مسیر ممکن در کوتاه‌ترین زمان.
• سیستم‌های طراحی خودکار بر پایه BIM که با درنظر گرفتن مسیر سایر تأسیسات، مسیر بهینه کانال را تولید می‌کنند.

✅ ۱۱. تأثیر مصالح به‌کاررفته در کانال بر طراحی مسیر

• کانال‌های گالوانیزه: رایج‌ترین متریال که دارای وزن متوسط و دوام مناسب است. در مسیرهای مستقیم بهترین عملکرد را دارد.
• کانال‌های پیش‌عایق‌شده (Pre-insulated): در مسیرهایی که فضای کافی برای عایق‌کاری جداگانه نیست، گزینه‌ای عالی‌اند.
• کانال‌های فلکسیبل: بیشتر برای شاخه‌های انتهایی مناسب‌اند و نباید در مسیرهای اصلی استفاده شوند، زیرا در صورت کشیده‌نشدن کامل افت فشار شدیدی ایجاد می‌کنند.
• کانال‌های اسپیرال: به دلیل سطح داخلی صیقلی و درز مارپیچی، برای مسیرهای طویل با حداقل افت فشار مناسب‌اند.

✅ ۱۲. نقش شرایط اقلیمی در طراحی مسیر کانال

• اقلیم گرم و خشک: بهتر است کانال‌ها در داخل سقف و در سایه نصب شوند تا گرمای محیط جذب نشود.
• اقلیم مرطوب: باید عایق‌کاری رطوبتی تقویت شود تا از تعرق و تجمع قطرات جلوگیری گردد.
• اقلیم سرد: عایق‌کاری حرارتی برای جلوگیری از یخ‌زدگی الزامی است، به‌ویژه در مسیرهای بیرونی.

✅ ۱۳. تأثیر سرعت جریان هوا بر کیفیت طراحی مسیر

• سرعت‌های بالا (بیش از 12 m/s): مناسب برای فضاهای صنعتی، ولی ممکن است نویز بالا ایجاد شود.
• سرعت‌های متوسط (8–10 m/s): برای ادارات و فضاهای تجاری رایج است.
• سرعت‌های پایین (کمتر از 6 m/s): برای بیمارستان‌ها، کتابخانه‌ها و هتل‌ها جهت حفظ آرامش صوتی مناسب‌اند.

✅ ۱۴. بررسی خطاهای رایج در طراحی مسیر کانال

✅ ۱۵. چک‌لیست اجرایی طراحی مسیر کانال‌کشی

1. بررسی نقشه معماری و جانمایی فضاها.
2. تعیین دبی هوا برای هر ناحیه.
3. انتخاب نوع و ابعاد کانال متناسب با فضا.
4. طراحی مسیر با حداقل خم و انشعاب.
5. لحاظ کردن دسترسی‌های تعمیراتی.
6. تعیین محل نصب سایلنسرها و دمپرها.
7. کنترل نهایی با نرم‌افزار شبیه‌ساز یا BIM.
8. تهیه جزئیات اجرایی برای نصاب‌ها.

✅ ۱۶. تأثیر طراحی مسیر کانال بر هزینه برق ماهانه

• مسیر پرپیچ‌وخم و با افت فشار بالا = نیاز به فن قوی‌تر = مصرف برق بیشتر.
• مسیر مستقیم و آیرودینامیک = استفاده از فن با توان کمتر = کاهش هزینه برق.

نتیجه: مسیر مناسب می‌تواند تا ۱۵٪ در قبض ماهانه صرفه‌جویی ایجاد کند.

✅ ۱۷. بررسی تجربیات میدانی پروژه‌های واقعی

در پروژه‌ای با دو مسیر طراحی‌شده برای یک مرکز خرید:

• مسیر اول با بهینه‌سازی مسیر کانال و نصب سایلنسرها:
  • کاهش ۷ دسی‌بل صدا
  • کاهش ۱۰٪ مصرف انرژی
• مسیر دوم بدون اصلاحات:
  • شکایات مکرر از صدای زیاد
  • مصرف برق بالا و استهلاک زودرس فن‌ها

۱. اصول اولیه طراحی مسیر کانال تهویه

۲. جانمایی تجهیزات و تأثیر آن بر مسیر کانال‌ها

• محل قرارگیری هواساز (AHU)، چیلر یا پکیج باید طوری انتخاب شود که حداقل طول کانال لازم باشد.
• در ساختمان‌های اداری، معمولا هواساز در موتورخانه یا سقف کاذب قرار می‌گیرد.
• در پروژه‌های بزرگ، استفاده از چند هواساز در نقاط مختلف ساختمان باعث بهینه‌سازی توزیع هوا می‌شود.

نکات مهم:

• جانمایی اشتباه منجر به افزایش افت فشار، صدای زیاد و کاهش راندمان خواهد شد.
• پیشنهاد می‌شود در فاز طراحی معماری، مشورت نزدیک با تیم مکانیک انجام شود.

۳. مسیرهای افقی و عمودی: بررسی دقیق

مسیرهای افقی

• در سقف کاذب، زیر سقف سازه یا کف کاذب نصب می‌شوند.
• نیازمند بررسی ارتفاع مفید طبقه هستند.
• برای مسیرهای طولانی استفاده از کانال اسپیرال یا چهارگوش توصیه می‌شود.

مسیرهای عمودی

• معمولا در رایزرها یا شفت‌ها قرار می‌گیرند.
• باید با سیستم سازه‌ای هماهنگ باشند.
• اهمیت ویژه‌ای در آتش‌نشانی و جلوگیری از گسترش حریق دارند.

۴. شبیه‌سازی CFD در طراحی مسیر کانال‌ها

CFD چیست؟

شبیه‌سازی دینامیک سیالات (CFD) ابزاری قدرتمند برای پیش‌بینی رفتار جریان هوا در کانال‌ها و فضاهای داخلی است.

مزایا:

• شناسایی نواحی با جریان ضعیف یا مرده (dead zone)
• پیش‌بینی سطح صدای تولیدی توسط جریان هوا
• امکان بهینه‌سازی قطر کانال و مکان دریچه‌ها
• صرفه‌جویی در انرژی و هزینه اجرا

نرم‌افزارهای کاربردی:

• ANSYS Fluent
• Autodesk CFD
• DesignBuilder + EnergyPlus

۵. ترکیب مسیر کانال با معماری داخلی

• طراحی کانال باید همسو با طراحی داخلی باشد تا ظاهر فضا حفظ شود.
• استفاده از کانال‌های دکوراتیو یا نصب در سقف‌های کشسان می‌تواند جلوه‌ای خاص ایجاد کند.
• در فضاهای لوکس از کانال‌های نمایان رنگ‌آمیزی‌شده استفاده می‌شود.

۶. تحلیل صوتی و کنترل نویز در طراحی مسیر

یکی از مهم‌ترین چالش‌ها در طراحی مسیر کانال، مدیریت نویز تولیدی است. صدای ناشی از عبور هوا، لرزش کانال و صدای تجهیزات می‌تواند آسایش کاربران را مختل کند.

راهکارها:

• استفاده از سایلنسر یا دمپر آکوستیکی
• انتخاب سرعت مناسب هوا (زیر 5 متر بر ثانیه در شاخه‌های نهایی)
• عایق صوتی روی کانال‌ها (عایق الاستومری صوتی یا پشم سنگ)
• جداسازی مکانیکی کانال از سقف یا دیوار با لرزه‌گیر

۷. بررسی اتصالات و تغییرات مقطع در مسیر کانال

• استفاده از تبدیل‌های تدریجی (tapered transitions) برای تغییر مقطع
• نصب دمپر در محل‌های مناسب برای کنترل جریان
• طراحی انشعابات با زاویه کم برای جلوگیری از افت فشار زیاد
• استفاده از فلنج‌های فلزی، قفل هوا یا فلنج سرخود برای اتصال مطمئن

۸. ایمنی حریق در طراحی مسیر کانال

الزامات:

• استفاده از دمپرهای ضد حریق (Fire Dampers) در محل عبور از دیوارها و سقف‌ها
• کانال‌های مقاوم به آتش در مسیرهای خاص (مثلاً مسیر پله فرار)
• عایق‌کاری ضد حریق با پشم سنگ یا مواد تاییدشده
• کنترل نفوذ دود (Smoke Control Dampers) در مسیرهای بحرانی

۹. هوشمندسازی مسیر کانال و کنترل جریان

• استفاده از دمپرهای موتوری قابل کنترل با سیستم BMS
• نصب سنسورهای جریان، دما و کیفیت هوا در مسیر کانال‌ها
• تنظیم خودکار دبی هوا براساس حضور افراد (VAV و CAV)
• یکپارچه‌سازی با سیستم مدیریت انرژی ساختمان (EMS)

۱۰. جدول نهایی مقایسه راهبردهای مختلف طراحی مسیر

جمع‌بندی نهایی

طراحی مسیر کانال تهویه مطبوع، فراتر از یک کار مهندسی صرف است؛ این فرآیند باید با دیدگاهی جامع، دقیق و بین‌رشته‌ای انجام شود تا نتیجه‌ای بهینه، ایمن و مطابق با استانداردهای روز حاصل شود. از CFD گرفته تا هوشمندسازی، از عایق‌کاری آکوستیکی تا ترکیب با معماری داخلی، همه در کنار هم یک سیستم تهویه پایدار و کارآمد را می‌سازند.

سوالات متداول

۱. آیا کوتاه بودن مسیر کانال همیشه بهترین گزینه است؟
خیر، مسیر کوتاه اگر شامل خم‌های زیاد یا با افت فشار بالا باشد، می‌تواند مشکل‌ساز باشد.

۲. آیا استفاده از کانال فلکسیبل در مسیر اصلی توصیه می‌شود؟
فقط در متراژ کوتاه یا برای انشعابات نهایی توصیه می‌شود، نه در مسیرهای اصلی.

3. چگونه می‌توان راندمان مسیر کانال موجود را بهبود داد؟
   با عایق‌کاری، تعویض خم‌های تند با زانویی استاندارد، درزگیری و بررسی مجدد سایز کانال.
4. چه نرم‌افزارهایی برای طراحی مسیر کانال استفاده می‌شوند؟
   نرم‌افزارهایی مانند Duct Designer، Revit MEP، AutoCAD MEP و HAP
5. آیا مسیر کانال در ساختمان‌های چند طبقه تفاوت دارد؟
   بله، برای جبران افت فشار و تنظیم حجم هوا در طبقات بالا، طراحی خاص نیاز است.
