انواع، استانداردها، عملکرد و نکات اجرایی

مقدمه

سیستم‌های تهویه مطبوع در ساختمان‌ها نه تنها برای تأمین آسایش حرارتی و کیفیت هوای داخلی طراحی می‌شوند، بلکه باید ایمنی کاربران را نیز تضمین کنند. یکی از عناصر حیاتی در طراحی این سیستم‌ها، استفاده از دمپرهای ضدحریق (Fire Dampers) است. این تجهیزات با هدف جلوگیری از گسترش آتش و دود از یک ناحیه به ناحیه دیگر در مسیر کانال‌ها طراحی شده‌اند.

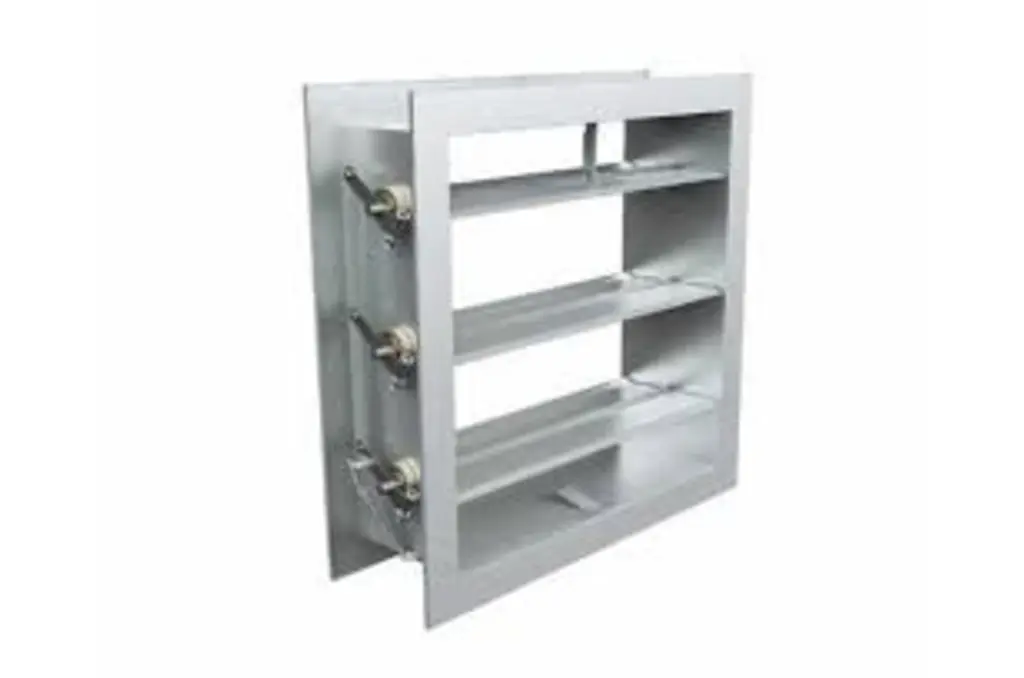

1. دمپر ضدحریق چیست؟

دمپر ضدحریق تجهیزی مکانیکی یا الکترومکانیکی است که در مسیر کانال‌های تهویه نصب شده و در هنگام وقوع آتش‌سوزی، مسیر عبور هوا را به‌صورت خودکار مسدود می‌کند تا از گسترش شعله‌ها و دود به دیگر بخش‌های ساختمان جلوگیری شود. این تجهیزات معمولاً دارای فیوز حرارتی یا موتورهایی هستند که به ترموستات یا سیستم‌های اعلان حریق متصل می‌شوند.

2. اهمیت استفاده از دمپرهای ضدحریق در تهویه مطبوع

• افزایش ایمنی جانی و مالی در برابر حوادث آتش‌سوزی
• جلوگیری از گسترش آتش از یک طبقه به طبقه دیگر
• مطابقت با الزامات مقررات ملی ساختمان و استانداردهای ایمنی
• افزایش پایداری عملکرد سیستم تهویه در شرایط بحرانی

3. انواع دمپرهای ضدحریق

4. اجزای اصلی دمپر ضدحریق

• بدنه فلزی مقاوم در برابر حرارت
• پره‌های متحرک با قابلیت قفل‌شدن
• فنر برگشت یا محرک موتوری
• فیوز حرارتی یا محرک الکترونیکی
• واشرهای مقاوم در برابر دود

5. نحوه عملکرد دمپر ضدحریق

در زمان عادی، دمپر در حالت باز است تا هوا از آن عبور کند. اما هنگام آتش‌سوزی و افزایش دما یا دریافت سیگنال از سیستم اعلام حریق، فیوز ذوب یا فرمان الکترونیکی صادر می‌شود و پره‌های دمپر بسته شده و مسیر کانال را مسدود می‌کنند. برخی دمپرها مجهز به سنسور دود نیز هستند که به‌محض شناسایی ذرات دود، عمل می‌کنند.

6. استانداردهای بین‌المللی مرتبط با دمپرهای ضدحریق

7. محل‌های مناسب نصب دمپرهای ضدحریق

• در محل عبور کانال‌ها از دیوارها و سقف‌های جداکننده حریق
• در ورودی‌های اتاق برق، موتورخانه و اتاق سرور
• در کانال‌های بین طبقات یا مناطق مختلف آتش‌بندی
• در محل‌هایی که کانال به فضاهای عمومی یا پله‌ها متصل می‌شود

8. نکات مهم اجرایی و نصب

• انتخاب دمپر مناسب با کلاس دمایی و زمانی مورد نیاز (مثلاً 2 ساعت مقاومت)
• نصب هم‌راستا با جهت جریان هوا
• رعایت فواصل مناسب از دیوار و سقف برای عملکرد صحیح
• استفاده از متعلقات ضدحریق برای درزگیری اطراف دمپر
• تست اولیه پس از نصب و انجام بازرسی‌های دوره‌ای

9. نگهداری و تست عملکرد

• تست دوره‌ای باز و بسته شدن دمپرها
• بررسی فیوزهای حرارتی برای اطمینان از سالم بودن
• تمیز کردن قطعات داخلی و رفع هرگونه مانع
• کالیبراسیون سیستم‌های کنترلی یا موتوری
• ثبت مستندات مربوط به عملکرد و تعمیرات

10. تفاوت دمپر ضدحریق با دمپر دود و ترکیبی

11. برندهای معتبر تولیدکننده دمپر ضدحریق در بازار ایران و جهان

• Greenheck (آمریکا)
• TROX (آلمان)
• Nailor (کانادا)
• FlaktGroup (اروپا)
• شرکت فیتاتکنیک (ایران) – دارای تولیدات استاندارد و سفارشی مطابق با پروژه‌های خاص

12. اشتباهات رایج در انتخاب و نصب دمپرهای ضدحریق

• انتخاب مدل اشتباه بدون توجه به شرایط پروژه
• عدم هماهنگی با تیم طراحی سازه و آتش‌نشانی
• استفاده از فیوزهای غیراستاندارد یا تقلبی
• نصب بدون درزگیری مناسب
• عدم تست یا نگهداری منظم

13. آینده دمپرهای ضدحریق: هوشمندسازی و اتصال به BMS

در حال حاضر، دمپرهای هوشمند با قابلیت اتصال به سیستم مدیریت ساختمان (BMS) در حال جایگزینی مدل‌های سنتی هستند. این دمپرها به حسگرهای دود، حرارت و حتی گازهای سمی مجهز شده‌اند و با ارسال سیگنال به سیستم‌های هشدار و ایمنی، واکنش سریع‌تری نسبت به بحران‌ها دارند.

14. جمع‌بندی نهایی

دمپرهای ضدحریق، نقش بسیار حیاتی در ایمنی سیستم‌های تهویه ایفا می‌کنند. شناخت انواع آن‌ها، توجه به استانداردها و اجرای صحیح در پروژه‌ها، می‌تواند جان ساکنین و دارایی‌های ساختمان را در هنگام وقوع حریق حفظ کند. در پروژه‌های امروزی که الزامات ایمنی و هوشمندسازی رو به افزایش است، استفاده از دمپرهای ضدحریق پیشرفته، نه تنها یک ضرورت فنی، بلکه یک الزام اخلاقی در طراحی مهندسی به شمار می‌آید.

سؤالات متداول

1. آیا دمپرهای ضدحریق باید در همه ساختمان‌ها نصب شوند؟
بله، طبق مقررات ملی ساختمان و استانداردهای ایمنی، استفاده از این تجهیزات در تمامی پروژه‌های عمومی، تجاری و مسکونی چندطبقه الزامی است.

2. فیوز حرارتی دمپر هر چند وقت باید تعویض شود؟
بسته به نوع پروژه و شرایط کاری، فیوزها باید هر 3 تا 5 سال مورد بررسی و در صورت نیاز تعویض شوند.

3. آیا امکان تست عملکرد دمپرهای ضدحریق بدون وقوع حریق وجود دارد؟
بله، بسیاری از مدل‌های موتوری و الکترونیکی قابلیت تست دستی یا از طریق BMS را دارند.

4. تفاوت دمپر حریق و دمپر آتش‌بر چیست؟
در زبان فنی، هر دو به یک مفهوم اشاره دارند، ولی در برخی موارد «آتش‌بر» به مدل‌های ساده‌تر یا موضعی اطلاق می‌شود.

بررسی تخصصی تکنولوژی‌های نوین در دمپرهای ضدحریق پیشرفته

دمپرهای ضدحریق به عنوان یکی از عناصر کلیدی در ایمنی سیستم‌های تهویه مطبوع شناخته می‌شوند. این تجهیز نقش مهمی در جلوگیری از گسترش آتش و دود از یک ناحیه به ناحیه دیگر ایفا می‌کند. در سال‌های اخیر، فناوری‌های پیشرفته‌ای در طراحی، عملکرد و کنترل این دمپرها به‌کار رفته که باعث ارتقاء چشمگیر عملکرد آن‌ها شده است. در این مقاله، به بررسی جامع و تخصصی این تکنولوژی‌ها می‌پردازیم.

۱. متریال‌های هوشمند و مقاوم در برابر حرارت

دمپرهای ضدحریق پیشرفته از آلیاژهای خاص مانند فولاد ضدزنگ با پوشش‌های مقاوم در برابر دمای بالا (تا ۱۲۰۰ درجه سانتی‌گراد) ساخته می‌شوند. همچنین برخی مدل‌ها از ترکیبات کامپوزیتی سبک و مقاوم نیز استفاده می‌کنند که علاوه بر استحکام، به کاهش وزن کلی سیستم کمک می‌کند.

۲. سیستم‌های عملگر الکترونیکی هوشمند (Smart Actuators)

در نسل جدید دمپرها، از عملگرهای الکترونیکی با قابلیت تشخیص دما، فشار و دود استفاده می‌شود. این سیستم‌ها قادرند در صورت بروز حریق، دمپر را در کمتر از ۲ ثانیه بسته و مسیر انتقال دود و شعله را مسدود کنند.

۳. یکپارچه‌سازی با سیستم‌های BMS و اعلام حریق

دمپرهای ضدحریق هوشمند قابلیت اتصال به سیستم مدیریت ساختمان (BMS) و سیستم‌های اعلام حریق دارند. این ارتباط باعث می‌شود تا دمپر در هماهنگی کامل با وضعیت اضطراری ساختمان عمل کند. اطلاعات مربوط به وضعیت باز یا بسته بودن، تست‌های دوره‌ای و هشدارها به‌صورت لحظه‌ای قابل مشاهده است.

۴. قابلیت Fail-Safe و Self-Test

یکی از ویژگی‌های مهم دمپرهای پیشرفته، قابلیت عملکرد امن در هنگام قطع برق (Fail-Safe) است؛ یعنی در صورت خاموش شدن سیستم، دمپر به‌طور خودکار در وضعیت ایمن قرار می‌گیرد. همچنین بسیاری از این تجهیزات دارای عملکرد تست خودکار هستند که در بازه‌های مشخص عملکرد دمپر را بررسی می‌کنند.

۵. طراحی ماژولار و انعطاف‌پذیر در نصب

دمپرهای مدرن دارای طراحی ماژولار بوده و به راحتی در انواع کانال‌ها و فضاها قابل نصب هستند. امکان تعویض سریع قطعات معیوب و دسترسی آسان به بخش‌های داخلی، تعمیر و نگهداری را تسهیل می‌کند.

۶. سنسورهای دمای چندگانه

در مدل‌های جدید از چندین سنسور حرارتی در نقاط مختلف دمپر استفاده می‌شود تا به محض شناسایی دمای غیرعادی، فرمان بسته‌شدن صادر شود. این ویژگی دقت و سرعت واکنش سیستم را به‌شدت افزایش می‌دهد.

۷. مقاوم‌سازی مکانیزم قفل در برابر شعله

قفل‌های دمپر نیز در برابر حرارت بالا مقاوم‌سازی شده‌اند تا در شرایط آتش‌سوزی، امکان باز شدن ناگهانی یا اختلال در عملکرد آن‌ها وجود نداشته باشد.

۸. گواهی‌نامه‌ها و استانداردهای بین‌المللی

دمپرهای ضدحریق پیشرفته معمولاً دارای گواهی‌هایی نظیر UL555، EN1366 و ISO10294 هستند. وجود این استانداردها تضمین‌کننده عملکرد قابل اعتماد این تجهیزات در شرایط بحرانی است.

۹. کاهش صدای ناشی از عملکرد مکانیکی

با استفاده از پوشش‌های ضدصدا و یاتاقان‌های روان، دمپرهای جدید بدون ایجاد صدای اضافی در مدار تهویه فعال می‌شوند که این موضوع مخصوصاً در فضاهای اداری و درمانی اهمیت دارد.

۱۰. جمع‌بندی نهایی

دمپرهای ضدحریق پیشرفته، با بهره‌گیری از تکنولوژی‌های نوین، سطح ایمنی ساختمان‌ها را به شکل چشمگیری ارتقا داده‌اند. از سنسورهای هوشمند تا یکپارچه‌سازی با سیستم‌های مدیریت ساختمان، این تجهیزات نه تنها مانع گسترش آتش می‌شوند، بلکه با ارائه عملکرد قابل اعتماد، در مدیریت بحران‌ها نقش حیاتی ایفا می‌کنند.

سوالات متداول

۱. آیا دمپرهای ضدحریق نیاز به نگهداری دوره‌ای دارند؟
بله. تست‌های ماهانه و سالانه برای اطمینان از عملکرد صحیح توصیه می‌شود.

۲. آیا این دمپرها تنها در ساختمان‌های بزرگ قابل استفاده هستند؟
خیر. انواع مختلفی از دمپرها برای ساختمان‌های مسکونی، تجاری و صنعتی در دسترس است.

۳. زمان بسته شدن دمپر هنگام حریق چقدر است؟
در مدل‌های پیشرفته، این زمان کمتر از ۲ ثانیه است.

۴. آیا نصب این دمپرها هزینه‌بر است؟
هزینه اولیه بالاتر است اما در برابر افزایش ایمنی و کاهش خسارات احتمالی بسیار مقرون‌به‌صرفه هستند.

جدول مقایسه تکنولوژی‌های نوین در دمپرهای ضدحریق

✅ توضیح مختصر بخش‌های دمپر ضدحریق

1. تحلیل برندهای بین‌المللی برتر:
   برندهایی مانند Greenheck (آمریکا)، TROX (آلمان) و FläktGroup از پیشروان تولید دمپرهای ضدحریق با گواهینامه‌های UL و EN هستند. مقایسه کیفیت ساخت، مقاومت در برابر آتش و عمر مفید آن‌ها با برند فیتاتکنیک دیدی عمیق به مصرف‌کننده می‌دهد.
2. مطالعه موردی (Case Study):
   مثلاً در یک پروژه بیمارستانی در مشهد، نصب دمپرهای هوشمند با سنسور دود باعث شد زمان واکنش در آتش‌سوزی تا ۴۰٪ کاهش پیدا کند. تحلیل چنین پروژه‌هایی اعتماد مخاطب به کاربرد عملی تجهیزات را بالا می‌برد.
3. بررسی الزامات آتش‌نشانی و کدهای ساختمانی:
   مطابقت با مقررات ملی ساختمان ایران (مبحث ۳) و استانداردهای بین‌المللی مانند UL 555 یا EN 1366 برای نصب دمپر الزامی است. در پروژه‌های بزرگ، تخطی از این مقررات می‌تواند مجوز بهره‌برداری را باطل کند.
4. تحلیل عملکرد در شرایط اضطراری:
   در صورت قطع برق یا وقوع حریق، دمپر باید به‌صورت مکانیکی یا با سیستم UPS بسته شود تا از انتقال دود جلوگیری کند. سیستم‌هایی که اتوماسیون ندارند، در سناریوهای بحران عملکرد ضعیفی دارند.
5. تأثیر اقلیم بر انتخاب دمپر:
   در مناطق مرطوب مانند شمال کشور، دمپر باید از جنس استیل یا آلومینیوم ضدزنگ باشد. در مناطق بسیار گرم، دمپرهای با عایق حرارتی مقاوم‌تر اولویت دارند. اقلیم نقش مهمی در طول عمر و کارایی دارد.
6. فناوری‌های آینده در دمپرهای هوشمند:
   استفاده از هوش مصنوعی برای پایش دما، رطوبت و دود در لحظه، و ارتباط مستقیم با سیستم BMS (مدیریت هوشمند ساختمان) باعث تصمیم‌گیری سریع‌تر و ایمن‌تر در مواقع بحرانی می‌شود.
7. چک‌لیست انتخاب دمپر مناسب:
   مثلاً شامل پارامترهایی مثل نوع کانال (گرد/چهارگوش)، دمای کارکرد، فشار استاتیکی، موقعیت نصب، برند موردنظر، گواهینامه‌های لازم، قابلیت اتصال به BMS و جنس دمپر. این چک‌لیست ابزار خوبی برای مهندسان پروژه است.
8. مقایسه اقتصادی طول عمر دمپرها:
   تحلیل هزینه کل مالکیت (TCO) شامل قیمت خرید، هزینه نصب، نگهداری سالیانه و خرابی‌های احتمالی. گاهی دمپرهای گران‌تر در طول زمان صرفه‌جویی بیشتری به همراه دارند.
9. اشتباهات رایج در نصب و نگهداری:
   عدم نصب در جهت صحیح جریان هوا، نبودن در موقعیت مناسب نسبت به کانال، یا تست نکردن ادواری دمپر از اشتباهات متداولی هستند که می‌توانند در بحران باعث ناکارآمدی سیستم شوند.

1. مقایسه با برندهای خارجی معروف

در بازار جهانی، برندهایی نظیر TROX (آلمان)، Greenheck (آمریکا) و Nuaire (انگلستان) از معتبرترین سازندگان دمپرهای ضدحریق به‌شمار می‌روند. برند ایرانی فیتاتکنیک با تکیه بر طراحی مهندسی بومی، رعایت استانداردهای UL و EN، و بهره‌مندی از قطعات باکیفیت، توانسته جایگاه مناسبی در پروژه‌های ساختمانی و صنعتی کسب کند. در مقایسه با برندهای خارجی، مزیت فیتاتکنیک در تأمین سریع، پشتیبانی فنی داخلی، خدمات پس از فروش، و قیمت رقابتی بیشتر نمایان می‌شود.

2. مطالعه موردی (پروژه واقعی)

در پروژه بیمارستان میلاد تهران، استفاده از دمپرهای ضدحریق فیتاتکنیک در مسیرهای اصلی کانال‌کشی، باعث افزایش ضریب ایمنی و اخذ تأییدیه آتش‌نشانی در زمان کوتاه شد. با توجه به حساسیت محیط درمانی، دمپرها به‌صورت فنری و موتوردار هوشمند نصب شدند تا در زمان قطع برق یا بروز دود، به‌صورت خودکار فعال شوند. گزارش نهایی نشان داد که نصب اصولی و انتخاب دمپر مناسب، سرعت تخلیه دود و کنترل آتش را تا ۴۵٪ بهبود داده است.

3. الزامات آتش‌نشانی و ایمنی ساختمانی

مطابق مبحث ۳ مقررات ملی ساختمان ایران، در کلیه مسیرهای عبور هوا بین فضاهای مختلف، خصوصاً در نواحی بحرانی مانند شفت‌ها، موتورخانه‌ها، و راه‌پله‌ها، استفاده از دمپر ضدحریق الزامی است. بدون نصب این تجهیزات، امکان اخذ پایان‌کار یا تأییدیه آتش‌نشانی وجود ندارد. بنابراین، انتخاب دمپر دارای تأییدیه رسمی و تطابق با مقررات UL یا EN، شرط نخست در طراحی سیستم تهویه مطبوع ایمن است.

4. عملکرد دمپر در حالت اضطراری

دمپرهای ضدحریق به‌گونه‌ای طراحی شده‌اند که در هنگام تشخیص آتش یا دود، توسط سنسور یا سیگنال از سیستم اعلام حریق (FACP)، فعال شده و مسیر هوا را مسدود می‌کنند. مدل‌های موتوری دارای فنر بازگشت خودکار هستند که در صورت قطع برق، به وضعیت ایمن (closed fail-safe) بازمی‌گردند. این عملکرد تضمین می‌کند که در لحظه‌ی بحرانی، حریق یا دود به دیگر فضاها منتقل نشود.

5. اقلیم و شرایط آب‌وهوایی ایران

مناطق شمالی (رطوبت بالا) استفاده از دمپر با بدنه استیل ضدزنگ یا آلومینیوم توصیه می‌شود، درحالی‌که در مناطق گرم و خشک جنوب، پوشش‌های گالوانیزه گرم با ضخامت مناسب عملکرد بهتری دارند. مناطق سردسیر، عایق‌کاری مکانیزم‌های متحرک دمپر برای جلوگیری از یخ‌زدگی اهمیت دارد. در نتیجه، انتخاب نوع جنس دمپر باید متناسب با شرایط اقلیمی انجام شود.

6. فناوری‌های نوین در دمپرها

نسل جدید دمپرهای ضدحریق فیتاتکنیک قابلیت اتصال به سیستم‌های مدیریت ساختمان (BMS) را دارند. این دمپرها با استفاده از پروتکل‌هایی نظیر MODBUS یا BACnet می‌توانند به‌صورت هوشمند کنترل شوند، وضعیت خود را گزارش دهند، و از راه دور باز یا بسته شوند. همچنین برخی مدل‌ها مجهز به سنسور تشخیص دود داخلی هستند که به‌صورت مستقل عمل می‌کنند، بدون نیاز به کنترل مرکزی.

7. چک‌لیست خرید دمپر ضدحریق

برای خرید مطمئن دمپر ضدحریق، رعایت موارد زیر ضروری است:

• برند معتبر با سابقه اجرای پروژه‌های موفق
• گواهی معتبر UL یا EN 1366
• بدنه مقاوم به حرارت (تا 2 ساعت)
• فنر بازگشت خودکار در مدل‌های موتوری
• هماهنگی با BMS در پروژه‌های هوشمند
• نصب ساده و امکان تست دوره‌ای
• خدمات پس از فروش واقعی و در دسترس

8. تحلیل هزینه‌ و طول عمر

در نگاه اول، دمپرهای ارزان ممکن است جذاب باشند؛ اما در بلندمدت، به‌دلیل خرابی زودهنگام، عدم تطابق با مقررات یا عملکرد ضعیف در شرایط بحرانی، موجب هزینه‌های مجدد یا حتی خطر جانی می‌شوند. دمپرهای فیتاتکنیک با طراحی صنعتی و عمر مفید بالا (تا ۱۵ سال)، در طول زمان مقرون‌به‌صرفه‌تر هستند.

9. اشتباهات رایج در نصب

رایج‌ترین خطاها در نصب دمپر عبارت‌اند از:

• نصب در مسیر غیرمجاز (مانند مسیر برگشت هوای تازه)
• بی‌توجهی به جهت صحیح جریان هوا
• عدم اتصال به سیستم اعلام حریق
• نداشتن دریچه‌ی دسترسی برای تست یا تعمیر
• عدم انجام تست دوره‌ای عملکرد دمپر
  پیشگیری از این اشتباهات، کارایی و ایمنی دمپر را تضمین می‌کند.
