۱. مقدمه: اهمیت افت فشار در سیستم‌های تهویه

در طراحی و اجرای سیستم‌های تهویه مطبوع، یکی از عوامل تعیین‌کننده در کارایی نهایی سیستم، افت فشار هوا در مسیر عبور از کانال‌ها، تجهیزات، و اجزای سیستم است. افت فشار به معنای کاهش تدریجی فشار جریان هوا در اثر اصطکاک، انشعابات، خم‌ها، و موانع در مسیر جریان می‌باشد. این پدیده نه‌تنها باعث کاهش سرعت و حجم هوای عبوری می‌شود، بلکه مستقیماً بر عملکرد فن، کیفیت تهویه، مصرف انرژی و آسایش حرارتی کاربران تأثیر می‌گذارد.

سیستم‌های سرمایشی و گرمایشی برای توزیع مؤثر هوا به فضاهای مختلف، به جریان هوای یکنواخت، پایدار و با فشار مناسب نیاز دارند. افت فشار بیش‌ازحد، مانع از رسیدن هوای مطلوب به برخی نواحی شده و موجب ایجاد نقاط گرم یا سرد در ساختمان می‌شود. از سوی دیگر، فشار مضاعف وارده به فن برای غلبه بر افت فشار، باعث افزایش مصرف برق و استهلاک تجهیزات خواهد شد.

افت فشار، اگر به‌درستی در مراحل طراحی پیش‌بینی و مدیریت نشود، می‌تواند منجر به عدم تعادل هوا، کاهش عمر سیستم تهویه، و افزایش هزینه‌های بهره‌برداری شود. از این رو، شناخت دقیق عوامل ایجاد افت فشار و روش‌های کنترل آن، برای مهندسین تأسیسات و طراحان HVAC، از اهمیت بالایی برخوردار است.

در این مقاله، به‌صورت تخصصی به مفهوم افت فشار در سیستم‌های تهویه پرداخته و راهکارهایی برای کاهش و مدیریت آن ارائه می‌دهیم.

۲. علل اصلی افت فشار در سیستم تهویه

افت فشار در سیستم تهویه ناشی از ترکیبی از عوامل فیزیکی و طراحی است. شناخت دقیق این عوامل به طراح کمک می‌کند تا با اتخاذ تدابیر مناسب، فشار استاتیکی سیستم را در محدوده مطلوب نگه دارد و از اتلاف انرژی و کاهش کارایی جلوگیری کند. در این بخش، به مهم‌ترین دلایل افت فشار اشاره می‌کنیم:

✅ ۱. اصطکاک در دیواره کانال‌ها

هر بار که هوا درون یک کانال جریان می‌یابد، با دیواره‌های داخلی تماس پیدا می‌کند. این تماس باعث ایجاد مقاومت اصطکاکی شده که فشار هوا را کاهش می‌دهد. هرچه طول کانال بیشتر و سطح داخلی آن زبرتر باشد، میزان افت فشار بیشتر خواهد بود.

🔧 راهکار:

• استفاده از کانال‌هایی با سطوح صاف مانند کانال گالوانیزه با سطح صیقلی
• کاهش طول مسیرها تا حد امکان

✅ ۲. وجود خم، زانو و اتصالات متعدد

هر تغییر جهت ناگهانی در مسیر کانال‌کشی (مثل زانویی ۹۰ درجه) باعث ایجاد توربولانس و افت فشار می‌شود. اتصالات بد طراحی‌شده نیز موجب نشت هوا و افزایش مقاومت می‌شوند.

🔧 راهکار:

• طراحی مسیر با کمترین تعداد خم و زانو
• استفاده از زانویی‌های تدریجی با شعاع بزرگ به‌جای خم‌های تند
• اجرای دقیق اتصالات با چسب و درزگیر مناسب

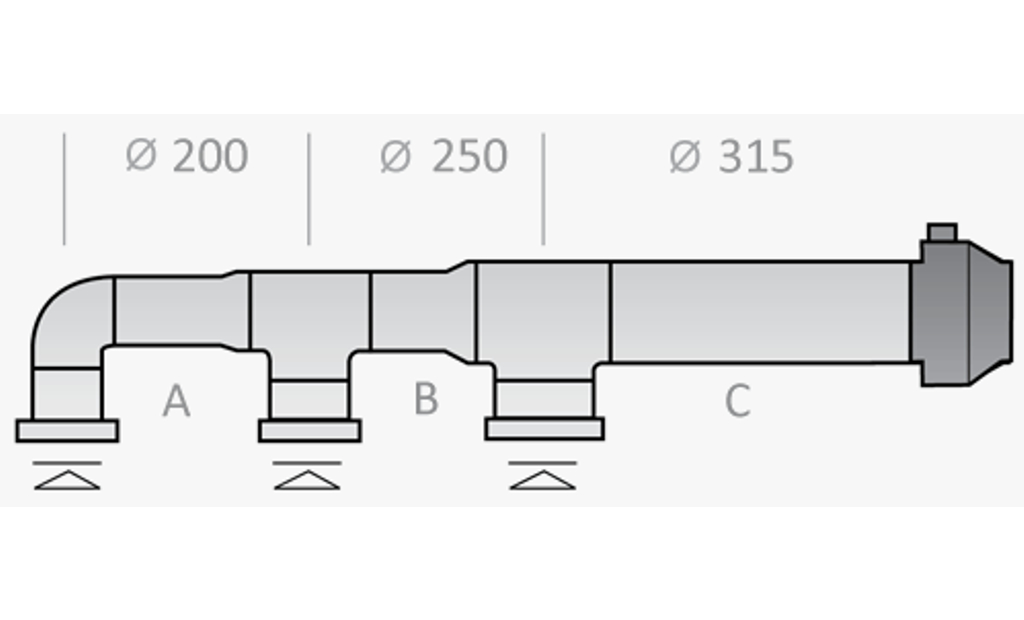

✅ ۳. تغییر مقطع کانال یا انشعابات زیاد

در مواقعی که مسیر کانال بارها تقسیم می‌شود (مثل سیستم داکت اسپلیت با چندین خروجی)، فشار در مسیرهای منشعب کاهش می‌یابد. همچنین تغییر ناگهانی قطر کانال باعث اغتشاش جریان و افت فشار می‌شود.

🔧 راهکار:

• استفاده از تقسیم‌کننده‌های هوشمند (plenum box)
• کاهش انشعابات غیرضروری
• طراحی تدریجی تغییرات قطر

✅ ۴. دریچه‌ها و دمپرهای نامناسب

دریچه‌های هوا، دمپرهای تنظیم جریان، و فیلترهای نصب‌شده در مسیر نیز می‌توانند مقاومت در برابر جریان ایجاد کنند، به‌ویژه اگر به‌درستی انتخاب یا نگهداری نشده باشند.

🔧 راهکار:

• استفاده از دریچه‌هایی با ضریب افت پایین
• نگهداری منظم، تمیزکاری و تعویض فیلترها
• انتخاب دمپرهایی با طراحی مناسب برای کنترل جریان

✅ ۵. قطر ناکافی کانال

اگر قطر کانال نسبت به حجم هوای موردنیاز کم باشد، فشار هوا برای عبور از آن افزایش یافته و افت بیشتری ایجاد می‌شود. این موضوع خصوصاً در کانال‌های فلکسیبل و مسیرهای طولانی نمود دارد.

🔧 راهکار:

• محاسبه دقیق بار حرارتی و نیاز هوادهی هر فضا
• انتخاب کانال با قطر مناسب و افت فشار مجاز
• استفاده از نرم‌افزارهای طراحی HVAC برای شبیه‌سازی دقیق

۳. راهکارهای کاهش افت فشار در سیستم تهویه

برای بهینه‌سازی عملکرد سیستم تهویه، کاهش افت فشار یکی از کلیدی‌ترین اقدامات است. افت فشار بالا نه تنها باعث کاهش توزیع یکنواخت هوا می‌شود، بلکه مصرف انرژی را نیز به شدت افزایش می‌دهد. در این بخش، راهکارهای عملی و مهندسی برای کاهش افت فشار در سیستم تهویه مطبوع را بررسی می‌کنیم:

✅ ۱. بهینه‌سازی طراحی مسیر کانال

طراحی مسیر کانال مهم‌ترین مرحله برای پیشگیری از افت فشار است. مسیر باید تا حد ممکن کوتاه، مستقیم و بدون پیچ زیاد باشد. هر زانویی اضافی، طول مسیر مؤثر را افزایش داده و مقاومت ایجاد می‌کند.

🔧 توصیه مهندسی:

• استفاده از مسیرهای افقی مستقیم
• پرهیز از پیچ‌های ۹۰ درجه تیز؛ استفاده از زانویی‌های شعاع‌دار (long radius elbow)

✅ ۲. انتخاب صحیح قطر کانال‌ها

اگر قطر کانال بیش از حد کوچک باشد، سرعت هوا زیاد شده و افت فشار به‌شدت بالا می‌رود. از طرفی کانال بیش‌ازحد بزرگ نیز هزینه و فضای زیادی اشغال می‌کند. باید تعادلی دقیق بین سرعت هوا و ابعاد کانال برقرار شود.

🔧 نکته کلیدی:

• برای سرعت هوای مناسب در کانال اصلی (Main Duct)، محدوده استاندارد بین ۴۰۰ تا ۶۰۰ فوت در دقیقه (FPM) توصیه می‌شود.
• استفاده از نمودارهای افت فشار یا نرم‌افزارهای طراحی (مانند Duct Sizer، HAP، Carrier) توصیه می‌شود.

✅ ۳. عایق‌کاری اصولی

عایق مناسب به حفظ دمای هوا کمک می‌کند و از نوسانات دمایی که باعث چگالش، افزایش مقاومت و حتی اختلال در جریان هوا می‌شوند جلوگیری می‌کند.

🔧 عایق مناسب:

• فوم الاستومری برای جلوگیری از تعریق و انتقال گرمای محیط
• عایق فایبرگلس با فویل برای کانال‌های گالوانیزه

✅ ۴. استفاده از دمپرهای بالانس‌کننده (Balancing Dampers)

برای توزیع یکنواخت هوا در سیستم‌هایی با انشعابات متعدد، استفاده از دمپرهای قابل تنظیم توصیه می‌شود. این ابزار کمک می‌کند فشار در مسیرهای مختلف بهینه و کنترل شود.

🔧 نصب در کجا؟

• انتهای هر شاخه انشعابی (branch duct) برای تنظیم جریان به هر فضا
• پشت دریچه‌های خروجی اصلی برای میکروتنظیم

✅ ۵. نگهداری منظم سیستم

حتی سیستم‌های طراحی‌شده بهینه نیز در صورت نبود نگهداری منظم، با مشکل افت فشار مواجه می‌شوند. فیلترهای کثیف، زانویی‌های شل یا مسدود شدن مسیرها از جمله عوامل ثانویه افت فشار هستند.

🔧 برنامه نگهداری:

• تعویض یا شست‌وشوی فیلترها هر ۱ تا ۳ ماه
• بازبینی و تست فشار سیستم در ابتدای تابستان
• بررسی کانال‌ها برای نشتی یا پارگی

✅ ۶. کاهش استفاده از کانال فلکسیبل بلند

اگرچه کانال‌های فلکسیبل بسیار کاربردی هستند، اما استفاده بیش‌ازحد از آن‌ها در مسیرهای بلند باعث افت شدید فشار می‌شود، زیرا سطح داخلی آن‌ها زبرتر از کانال فلزی است و فرم مارپیچی آن مقاومت بیشتری در برابر جریان هوا ایجاد می‌کند.

🔧 پیشنهاد:

• استفاده از فلکسی در متراژ زیر ۵ متر
• کشیدن کامل و صاف کردن کانال فلکسی در هنگام نصب

۴. محاسبه افت فشار در سیستم تهویه تابستانی

در طراحی حرفه‌ای تهویه مطبوع، محاسبه افت فشار (Pressure Drop) گامی ضروری برای اطمینان از کارایی سیستم است. این محاسبه به مهندسین کمک می‌کند اندازه مناسب فن، کانال و سایر تجهیزات را با دقت تعیین کرده و از مشکلات عملکردی در فصل تابستان جلوگیری کنند.

✅ افت فشار چیست؟

افت فشار به معنای کاهش انرژی هوا هنگام عبور از مسیر کانال و تجهیزات تهویه است. این افت معمولاً به دلیل اصطکاک با دیواره کانال، عبور از زانویی‌ها، دمپرها، فیلترها و سایر اجزا اتفاق می‌افتد.

افت فشار بیش‌ازحد منجر به:

• کاهش دبی هوای خروجی
• افزایش مصرف برق فن
• توزیع غیر یکنواخت سرمایش
  می‌شود.

✅ اجزای مؤثر در افت فشار

✅ روش محاسبه افت فشار (ساده‌شده)

برای محاسبه دستی، می‌توان از فرمول زیر استفاده کرد:

ΔP_total = ΔP_friction + ΣΔP_local

که:

• ΔP_friction = افت فشار ناشی از اصطکاک کانال (برحسب Pa/m)
• ΔP_local = جمع افت فشار ناشی از اتصالات، زانوها، دریچه‌ها و غیره

🔧 برای تخمین دقیق، از جدول‌های ASHRAE یا نرم‌افزارهایی مانند:

• Ductulator
• Duct Sizer (Carrier)
• Revit MEP
  استفاده می‌شود.

✅ معیار قابل‌قبول افت فشار

✅ راهکارهای مهندسی برای کنترل افت فشار

• استفاده از کانال صاف و گالوانیزه در مسیرهای اصلی
• کاهش تعداد زانوها یا استفاده از زانویی‌های بلند
• نصب دمپرهای بالانس در جای درست
• محاسبه دقیق فشار قبل از انتخاب فن یا دستگاه تهویه
• بازبینی منظم سیستم و نظافت فیلترها

۵. تأثیر افت فشار بر مصرف انرژی و عمر تجهیزات سرمایشی

افت فشار در سیستم تهویه مطبوع فقط یک مشکل فنی ساده نیست؛ این عامل مستقیماً بر مصرف انرژی، عملکرد سیستم و طول عمر تجهیزات تأثیرگذار است، مخصوصاً در فصل تابستان که سیستم تهویه با حداکثر ظرفیت کار می‌کند.

✅ افزایش بار بر روی فن یا هواساز

وقتی افت فشار زیاد باشد، فن مجبور است برای حفظ دبی جریان هوا، با فشار بیشتری کار کند. این موضوع باعث:

• افزایش توان مصرفی موتور فن
• بالا رفتن دمای کارکرد
• کوتاه شدن عمر موتور
• احتمال سوختگی یا از کار افتادن زودهنگام فن

می‌شود.

🧠 حتی افزایش ۱۰٪ در فشار استاتیکی می‌تواند باعث افزایش ۱۵–۲۰٪ در مصرف برق فن شود.

✅ سرمایش ناکارآمد و نارضایتی ساکنان

با افزایش افت فشار، جریان هوا در انتهای کانال‌ها ضعیف می‌شود. نتیجه آن:

• نرسیدن هوای خنک به اتاق‌های دورتر
• عدم یکنواختی دما در واحدها
• شکایات مکرر کاربران در خصوص عملکرد تهویه
• فشار بیشتر بر روی تنظیمات ترموستات و کمپرسور

است.

✅ استهلاک سریع‌تر تجهیزات

وقتی سیستم به‌درستی بالانس نشده باشد و هوا با فشار مناسب به همه نقاط نرسد، کمپرسور، فن‌ها و شیرهای کنترلی مدام در حال کار اضافی هستند. این چرخه باعث:

• کاهش طول عمر کلی سیستم
• افزایش هزینه‌های نگهداری و تعمیرات
• نیاز به تعویض زودهنگام تجهیزات اصلی

می‌شود.

✅ تأثیر بر مصرف برق کل سیستم

بر اساس تحقیقات ASHRAE و مراکز انرژی، در سیستم‌هایی که افت فشار بیش از حد استاندارد است:

• مصرف انرژی سیستم سرمایشی تا ۳۰٪ افزایش می‌یابد.
• بازده نهایی سیستم بین ۱۰ تا ۲۵٪ کاهش پیدا می‌کند.
• COP (ضریب عملکرد) کاهش می‌یابد.

✅ راهکار برای مدیریت افت فشار و افزایش راندمان

۶. راهکارهای بهینه‌سازی مصرف انرژی در سیستم تهویه تابستانی

سیستم‌های تهویه مطبوع، به‌ویژه در تابستان، بخش قابل‌توجهی از مصرف برق ساختمان را به خود اختصاص می‌دهند. بهینه‌سازی این سیستم‌ها نه‌تنها به کاهش هزینه‌ها کمک می‌کند، بلکه بهره‌وری و عمر مفید تجهیزات را هم افزایش می‌دهد.

✅ ۱. طراحی اصولی کانال‌کشی برای کاهش افت فشار

یکی از مهم‌ترین عوامل در افزایش مصرف انرژی، طراحی نامناسب کانال‌هاست. کانال‌هایی که پیچ‌وخم زیاد یا قطر ناکافی دارند، باعث افت فشار و افزایش بار روی فن می‌شوند.

🔧 راهکار:

• طراحی مسیرهای مستقیم
• استفاده از زانوی ملایم به‌جای زاویه تند
• افزایش قطر کانال در مسیرهای طولانی

✅ ۲. استفاده از دمپرهای متغیر (VAV)

دمپرهای متغیر با کنترل جریان هوا به اتاق‌ها، در زمان‌هایی که نیاز به سرمایش کمتر است، جریان هوا را کاهش می‌دهند. این کار فشار کاری فن و مصرف انرژی را کم می‌کند.

🔧 مزایا:

• توزیع هوای هوشمند
• کاهش استهلاک
• صرفه‌جویی در برق

✅ ۳. انتخاب فن با راندمان بالا

فن‌هایی با موتورهای ECM (Electronically Commutated Motor) یا اینورتر، مصرف انرژی را با توجه به نیاز لحظه‌ای تنظیم می‌کنند.

🔧 توصیه:
در پروژه‌های جدید، فن‌های با کنترل دور متغیر انتخاب شود تا مصرف برق تا ۳۰٪ کاهش یابد.

✅ ۴. عایق‌کاری کامل کانال‌ها

بدون عایق، سرمای تولیدشده به‌سرعت در سقف کاذب یا محیط گرم بیرونی هدر می‌رود. این یعنی افزایش زمان کارکرد سیستم و در نتیجه مصرف برق بیشتر.

🔧 عایق پیشنهادی:

• فوم الاستومری روکش‌دار
• پشم شیشه با فویل آلومینیوم

✅ ۵. سرویس و نگهداری منظم تجهیزات

تجمع گردوغبار در فیلترها، کندانسور یا فن، باعث کاهش راندمان سرمایش و افزایش مصرف برق می‌شود.

🔧 پیشنهاد:

• تعویض فیلتر هر ۲ تا ۳ ماه
• شست‌وشوی کویل و کندانسور هر فصل
• بررسی فشار کاری سیستم توسط تکنسین

✅ ۶. تنظیم صحیح ترموستات

تنظیم دمای داخلی بین ۲۴ تا ۲۶ درجه سانتی‌گراد در تابستان، بهترین تعادل بین آسایش حرارتی و مصرف انرژی را فراهم می‌کند.

📌 هر درجه کاهش دما، مصرف انرژی را تا ۶٪ افزایش می‌دهد.

📊 جدول: تاثیر بهینه‌سازی بر کاهش مصرف انرژی سیستم تهویه

۷. مقایسه عملکرد سیستم‌های مختلف تهویه در تابستان

انتخاب سیستم تهویه مناسب، یکی از تصمیم‌های کلیدی در طراحی و اجرای تهویه تابستانی است. هر سیستم ویژگی‌ها، مزایا، معایب و محدوده عملکرد خاص خود را دارد. در این بخش، مهم‌ترین سیستم‌های رایج در تهویه تابستانی را از نظر عملکرد سرمایشی، مصرف انرژی، صدای عملکرد، مناسب‌ترین کاربرد و هزینه نگهداری مقایسه می‌کنیم.

✅ مقایسه فنی:

✅ نکات کلیدی:

• کولر آبی اقتصادی است اما برای مناطق مرطوب مناسب نیست.
• داکت اسپلیت تلفیق خوبی از قدرت، هزینه و پنهان‌سازی است.
• سیستم‌های VRF/VRV راندمان بالا و مصرف بهینه دارند اما هزینه نصب بالایی دارند.
• چیلر و فن‌کوئل در پروژه‌های بزرگ با بار سرمایشی بالا بهترین انتخاب است.

۸. جمع‌بندی و توصیه نهایی

در تهویه تابستانی، تنها انتخاب یک دستگاه مناسب کافی نیست؛ بلکه طراحی دقیق مسیر کانال، انتخاب مصالح عایق، توجه به افت فشار، تنظیمات ترموستات، و نگهداری منظم، همه با هم در کارایی نهایی نقش دارند.

نکات کلیدی مقاله:

• کانال‌کشی اصولی = سرمایش یکنواخت و مصرف کمتر
• عایق‌کاری = حفظ دمای هوای خنک در مسیر
• افت فشار کم = طول عمر بیشتر فن و بازده بالاتر
• انتخاب صحیح سیستم تهویه = بهینه‌سازی سرمایه‌گذاری

✅ توصیه پایانی:
برای رسیدن به یک سیستم سرمایشی کارآمد در تابستان، حتماً از ترکیب «طراحی مهندسی + تجهیزات استاندارد + اجرای اصولی» استفاده کنید. این ترکیب، هم آسایش حرارتی را تأمین می‌کند و هم از هزینه‌های اضافی بلندمدت جلوگیری می‌کند.
